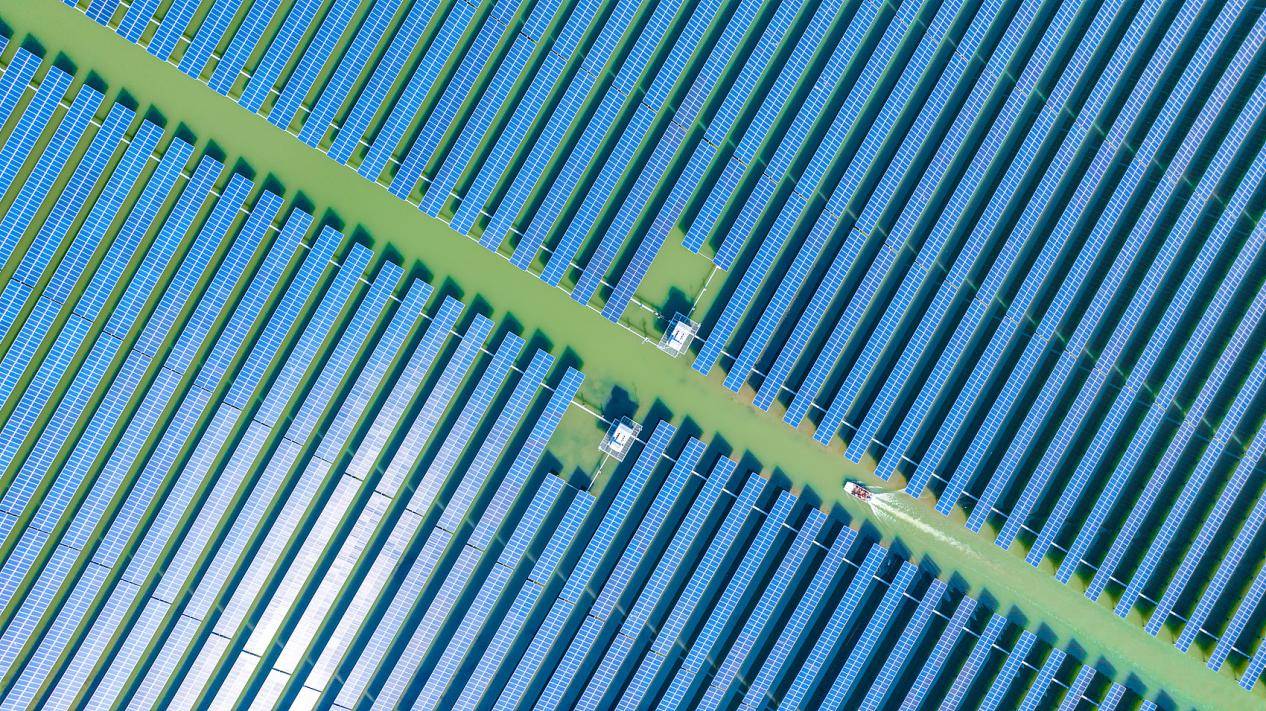

在动辄占地数百亩的光伏电站，蓝色的组件矩阵是最显眼的资产，但其真正的稳定与效率，却取决于后方那些不起眼的灰色箱体：汇流箱、配电柜和箱式变电站。传统运维模式下，这些设备如同“黑箱”，其内部状态难以实时感知。而如今，以数据为核心的“电力设备在线监测”技术，正成为打破这一困局、驱动光伏电站运维智能化转型的关键抓手。

图片来源于网络

一、核心设备：汇流箱、配电柜和箱变

光伏系统可靠运行的核心在于其清晰的电气层级，其中各设备在系统中扮演着不可替代的角色。通过引入在线监测功能，可进一步提升系统的可维护性与智能化管理水平。

汇流箱作为连接光伏组件与逆变器的桥梁，其核心功能包括：

• 理汇集：将多路光伏组串直流输出并联，减少至逆变器的电缆数量。

• 故障隔离：每路配设保护器件（熔断器或断路器），防止单一组串故障扩散。

• 初级防护：集成防雷模块，抑制来自直流侧的浪涌冲击。

对汇流箱实施在线监测（如监测每路组串电流、电压），能精准定位组串故障、快速识别异常，有效避免因局部问题导致的发电量损失，是实现精细化运维的基础。

配电柜通常分为直流柜与交流柜，其核心作用在于：

• 电能分配：直流柜分配汇流后电能至逆变器；交流柜分配逆变器输出的交流电。

• 并网控制：交流配电柜作为电站与电网的物理接口与逻辑控制点，内置并网断路器。

• 系统保护与计量：集成过压、欠频等保护功能，并安装关口计量电表，作为发电效益核算的法定节点。

在配电柜部署在线监测，可实时掌控并网点状态、电能质量及精确计量数据，是保障并网安全、确保发电收益准确核算及满足电网调度要求的关键环节。

箱式变电站作为电站出口设备，其核心功能是：

电压提升：将逆变器输出的低压交流电升至电网要求的中高压等级（如10kV或110kV），降低远距离输电损耗。

安全并网：集成变压器、高压开关及保护装置，构成与公共电网连接的标准化接口。

对箱变进行在线监测（如变压器的绕组温度、油中气体、铁芯接地电流、套管绝缘、局部放电、声纹

红外摄像），能提前预警潜在故障，保障高压侧运行安全，是实现远程监控、开展预防性维护以提升电站整体可用性的重要手段。

图片来源于网络

二、 数据监测：从“被动响应”到“主动洞察”的价值跃迁

对上述设备实施在线监测，本质是为其安装“持续感知的神经”。其价值远不止于远程查看数据，更在于运维模式的根本性变革。

安全管控：从事后灭火到事前预警

传统巡检难以发现瞬时或渐变故障。在线监测通过实时追踪汇流箱各支路电流，可立即定位完全无输出的故障组串；监测箱变变压器绕组温度趋势，能在过热损坏前发出预警；实时测量直流侧对地绝缘电阻，能有效预警可能引发火灾的绝缘恶化风险。监测系统将隐蔽的电气隐患转化为可视化的报警信号，实现了安全管理的关口前移。

效率提升：从粗放估测到精准优化

发电量的隐性损失是电站资产的“无声流失”。通过对比分析同一条件下各汇流箱的输出功率，或深入分析各组串电流曲线，可以精准识别因植被遮挡、组件性能劣化或接头故障导致的“短板”，让运维工作有的放矢。同时，对交流侧功率因数、电压谐波等电能质量指标的持续监测，能确保电站输出符合电网要求，避免因考核带来的经济损失。

运维决策：从经验驱动到数据驱动

在线监测系统积累了设备运行的完整数据档案。基于变压器负载率与温升历史，可以科学制定预防性维护计划；通过分析断路器动作次数与性能趋势，可预测其机械寿命。这使得运维策略从依赖固定周期和老师傅经验，转变为基于设备实际健康状态的预测性维护，显著提升运维效率并降低全生命周期成本。

对汇流箱、配电柜和箱变的在线监测，绝非简单的数据罗列与远程查看。它是将光伏电站从静态的“设备集合”，转变为动态的、可感知、可分析的“数字孪生体”的基础工程。在平价上网与数字化转型的双重驱动下，深度、精准的在线监测已不再是可选的高级功能，而是保障电站资产安全、挖掘发电潜力、实现精细化运营的核心基础设施。它标志着光伏电站运维正式告别“盲管”时代，进入以数据驱动价值的“精管”新阶段。
