在变电站、数据中心、通信基站、应急电源这些地方，蓄电池组看起来不起眼，角色却挺关键：一旦市电断了、系统出故障了，它就是“最后一道防线”。

过去管理蓄电池，主要靠人工定期巡检。运维师傅拿着万用表、密度计，一节一节地测电压、看外观。这么做，至少有三个绕不过去的麻烦：

第一，巡检间隔长，出了问题也发现晚。一座变电站少说几十上百节电池，人工跑一圈就得几个小时。电池故障又常常来得突然——内部微短路、连接条松动、热失控，这些隐患很可能在两次巡检之间偷偷发展，等下次再查的时候，整组电池可能已经废了。

第二，维护手段有限，光靠人很难治本。蓄电池最常见的老毛病是“单体不均衡”。制造时的差异、使用年限不同、温度分布不均匀，都会让组里各节电池的电压、容量慢慢拉开差距。一两节落后电池，能把整组拉下水。传统的均衡维护，基本靠人工“补电”或者“换电池”，操作麻烦，效果也一般。

第三，数据太少，寿命不好判断。蓄电池失效是个慢慢发展的过程，但传统巡检只能拿到“那一瞬间的数据”，看不到电压曲线怎么变、内阻趋势怎么走、温度怎么波动。运维人员很难准确判断电池到底还健不健康，很多时候只能“到点就换”——要么换早了浪费，要么换晚了留隐患。

蓄电池在线监测系统的出现，意味着管理终于能从“人工跑腿”升级到“智能在线”了。

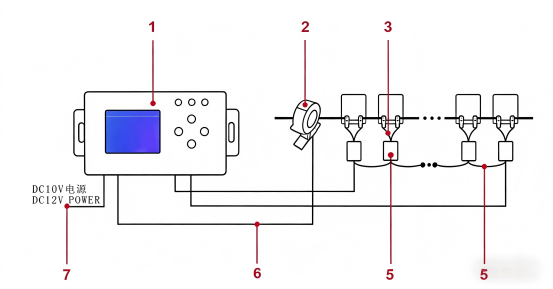

系统连线图

系统功能

1、 在线实时监测：在线实时监测电池组充放电状态、总电压、充放电电流、环境 温度、单体电池（电压、内阻、极柱温度）、剩余容量（SOC）、放电可持续时

间。

2、 远程统一集中监控：将蓄电池组纳入动力环境监控系统，同时也能独立组网， 实现对蓄电池组的全面监测和统一智能管理。

3、 告警和预警：可根据总电压、电流、环境温度、各单体电池的（电压、内阻、

负极温度）等参数设置告警门限，进行越限告警，防止出现电池过充或过放，并 及时发现电池故障，并还可以根据监测指标的综合分析对电池热失控进行前期预 警、对电池组开路告警，同时可以对监测设备本身故障告警。

4、 现场监控管理主机采用 2.4 寸液晶显示、监测数据查询、声光告警、参数设 置，手动内阻测试。

5、 可以设定周期自动进行内阻测试，也可通过现场监控管理主机选择整组或任意 一节单体电池进行内阻测试。

6、 通信接口及协议：2 路上行 RS485,2 路干接点，4 路环形 UART 接口，开放式标 准 MODBUS 协议

7、 精密测量：采用电子高精密测量技术，基础电压测量精度可以达到微伏级别，能真正准确测量电池内阻，针对性的抗干扰电路设计结合多种内阻测试模式，浮充状态下准确测量电池内阻。内阻测量结果和福禄克内阻仪保持一致。

8、 高速集中采集：不管多少节电池保证可以在 5 秒时间内全部实现数据刷新，保证 数据的实时性和同步性。

9、 安全保护：单体监测模块具有过压、过流、过温、短路、反接保护安全可靠。

10、 单体监测模块采用极低功耗设计，并具备通信下电和上电功能。

11、 每个现场监控主机可同时监控 1~2 组电池，每节电池配置一个单体电池监测模 块，模块之间采用手拉手环形通信方式，能自动编码。方便安装和后期维护。

12、 B/S 架构的后台监控软件，网页方式浏览、配置手机 APP。

13、 告警方式：现场声光告警，后台软件支持邮件、短信、手机 APP 告警推送。

14、 软件的实时数据展示方式：列表（数据表格）和图表（柱状图和趋势图），选择 任何一节电池参数可自动生成 24 小时内的历史曲线图。电池均衡度（电压、内 阻、温度）表格显示。

15、 软件具有权限管理、告警管理、历史数据查询、分析、报表功能。

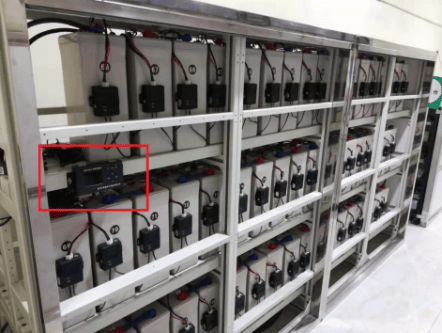

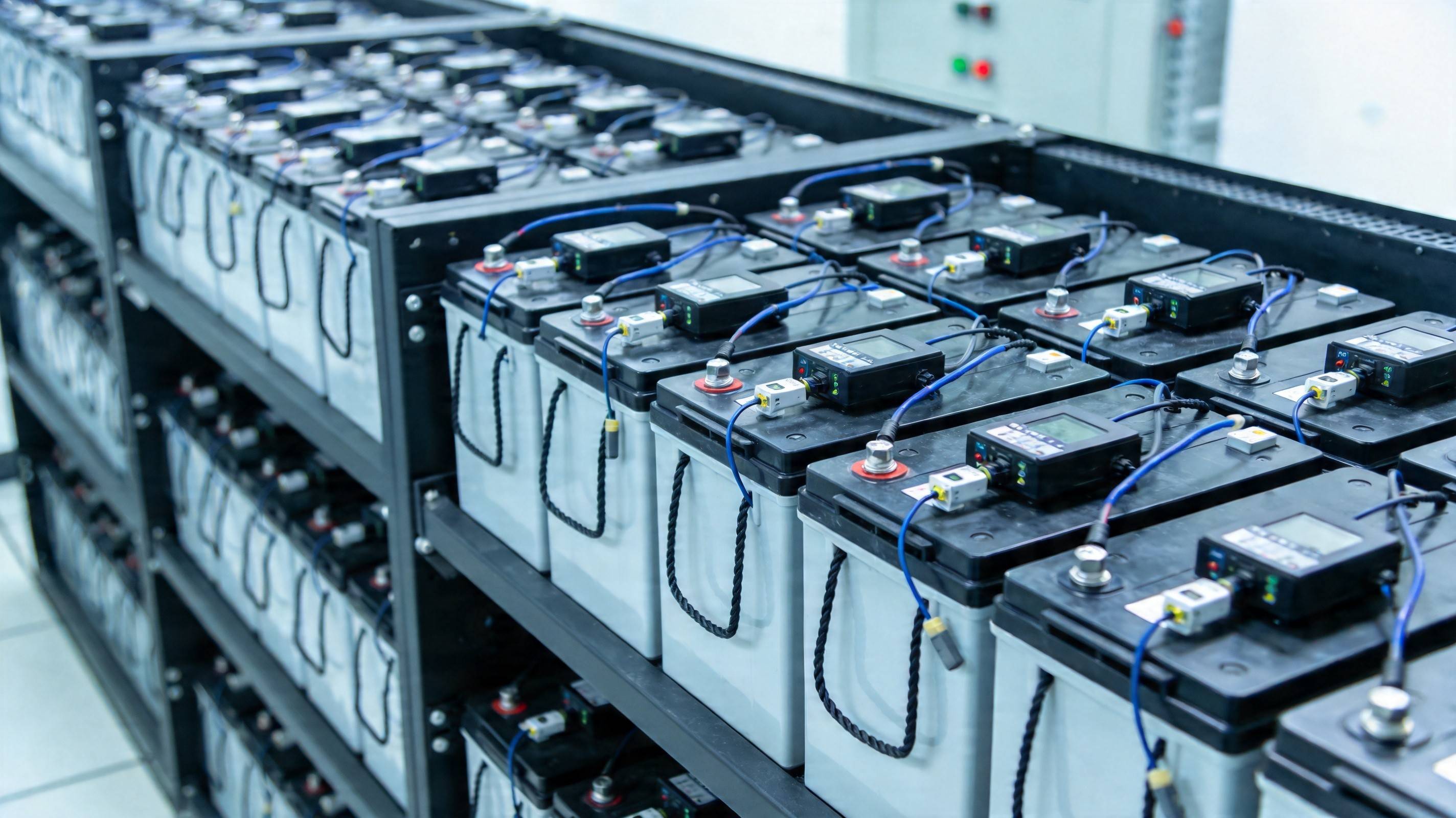

系统安装

说到底，这套监测系统带来了什么变化？

最直接的是安全。7×24小时实时监测，电压异常、内阻增长、温度升高，任何一点风吹草动都被及时抓住。以前“看不见”的隐患，现在变得透明可控。热失控、连接松动、微短路这些致命问题，在刚冒头的时候就能被发现。

其次是效率。以前人工巡检一组电池要几个小时，现在远程一键查看，几秒钟的事。自动均衡替代了繁琐的人工补电，运维人员从“跑腿巡检”变成了“看数据分析”。

最后是省钱省心。定期自动均衡维护，落后电池被救回来，整组可用容量恢复，电池寿命延长20%以上。再加上精准的寿命预测，不用再“到点全换”，更换成本降了一大截。

当每节电池的电压都被实时感知，每一次内阻波动都被精准记录，每一个温度异常都被及时预警——蓄电池这道“最后一道防线”，才算真正稳了。

让备用电源时刻在线，让电力安全心里有底。这才是这套在线监测系统最实在的价值。
