一套完整的工业绝缘监测体系需同时解决两个问题：带电运行的IT电网如何持续监控？停机的高压设备如何高效诊断？ZWLJY-206与ZWHJY-700分别采用低频交流注入法和直流高压注入法，给出了各自的工程答案。

一、在线与离线的技术分工

绝缘劣化是渐进过程，理想监测策略是全程覆盖——带电时实时跟踪，停机时精准诊断。但单一原理无法同时胜任两种场景：IT系统运行时无法注入上千伏直流高压；停机的高压电机绕组上，低频小信号的测量精度又远远不够。因此，完整的绝缘监测体系天然需要两条技术路线并行：

二、ZWLJY-206：IT系统的在线监测

适用场景

IT系统（中性点不接地）的核心优势是第一次单相接地故障时可不跳闸，因此广泛用于医院手术室、ICU、数据中心UPS、化工厂爆炸区、船舶、轨道交通等对供电连续性要求极高的场所。但代价是必须实时掌握第一次接地故障是否发生——这正是绝缘监测仪的价值。

测量原理

ZWLJY-206在IT系统与PE线之间叠加50V低频交流信号，通过μA级电流测量，经阻容分离算法分别计算绝缘电阻（Rf）和系统泄漏电容（Ce）。电容参数被多数国产设备忽略，但大型IT系统中长电缆、变频器的分布电容可达上百μF，即使绝缘正常，过大电容也会增大对地故障电流、导致保护误动。206支持最大200μF电容测量并直接显示。

抗干扰设计

工业IT系统电磁环境恶劣。206提供两项可调参数：

• 测量过滤次数（1~10次）：连续多次采集后再响应，避免瞬态噪声触发报警。

• 绝缘报警延迟（0~9999秒）：阻值低于阈值后延迟确认，过滤新建系统或大功率设备启停造成的虚假报警，可减少90%以上误报。

报警输出

两路独立继电器（每路含转换触点），可任意分配为低报警、低报警保持、高报警、高报警保持，分别用于预警、严重故障联锁、底线连续性监测等。

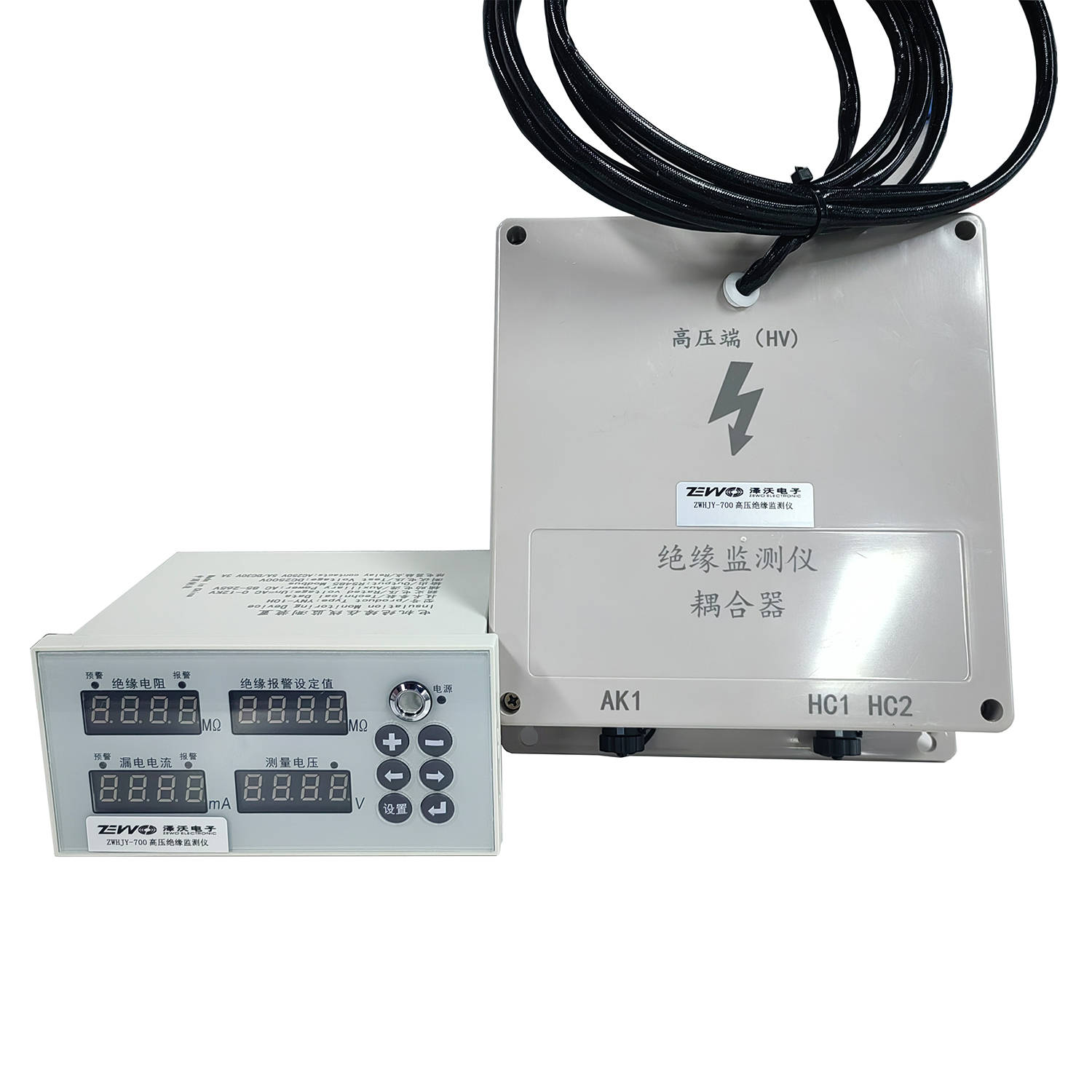

三、ZWHJY-700：高压电机的离线检测

适用场景

化工厂、电厂、钢厂、泵站中的6kV/10kV高压电机需定期检测绕组对地绝缘。传统人工摇表存在安全风险（残余电荷）、效率低（上百台电机周期长）、数据一致性差等问题。700型将摇表检测自动化、远程化、标准化。

测量原理

采用DC 2500V直流高压注入法（与兆欧表标准电压一致，数据可比）。核心安全设计：

硬件联锁：通过真空断路器辅助触点获取电机状态。断路器闭合（电机运行）→ 辅助触点断开 → 自动切断2500V测量并隔离高压；断路器断开（电机停机）→ 辅助触点闭合 → 延时后自动测量。确保运行中绝不注入高压。

高压耦合器（370×232×96mm）：提供12kV电气隔离，即便电机回路异常高压也不会冲击主机。出厂前通过12kV耐压测试。

智能工作循环

测量采用间歇循环：停机后延时1~60分钟（冷却）→ 测量1~20分钟（注入DC 2500V）→ 停止1~9999分钟。1分钟测量周期结束后读数锁定，避免持续注入导致的极化效应，保证趋势数据可比。

运行状态附加功能

电机运行时，700不注入高压，但通过零序互感器实时监测漏电流（10~2000mA，报警阈值可设），相当于免费获得一台漏电监测仪。

四、双产品核心参数对比

五、选型速查

电气绝缘监测不是单一技术问题，而是不同场景下的工程选择。ZWLJY-206与ZWHJY-700的关系并非“高低配”，而是一个完整方案的两个侧面：前者守护IT电网的连续运行安全，后者填补高压设备停机检测的自动化空白。两者结合，才能形成从配电室到负载端的绝缘健康管理闭环。技术选型的关键在于：先明确系统类型，再选择对应原理的产品。
