断路器触头:开关柜里的“定时炸弹”?在线监测教你提前“拆弹”

来源: | 作者:泽沃 | 发布时间 :2026-06-12 | 4 次浏览: | 🔊 点击朗读正文 ❚❚ | 分享到:

配电室里的断路器,日常安静地安装在开关柜内,表面看似一切正常。但每一次分合闸操作,其触头都在承受一次“微型爆炸”——电弧。从断路器投入运行的那一刻起,触头便进入了不可逆的退化进程,如同启动了一颗“定时炸弹”的倒计时。本文从触头电弧烧蚀的物理机理出发,分析其从量变到质变的失效过程,并阐述为何在线监测是提前预警、避免事故的有效手段。

一、触头的正常工作,本质是“自我消耗”

断路器触头的核心职责:

导通时:保持低阻抗、低温升的稳定通路;

分断时:快速切断故障电流,隔离危险。

看似简单的分断动作,却伴随着极大的物理代价。

当动、静触头分离时,间隙中的空气被电场击穿,形成电弧。电弧温度可达数千甚至上万摄氏度,即便在几个毫秒内熄灭,触头表面也会经历瞬间的熔化、气化、氧化和凝固。每一次分合,触头材料都会微量损失,表面逐渐出现坑洼、碳化物堆积,有效接触面积不断缩小。

这不是质量问题,而是电弧电接触的物理本质。触头的退化,从第一次操作便已开始,区别仅在于速率。

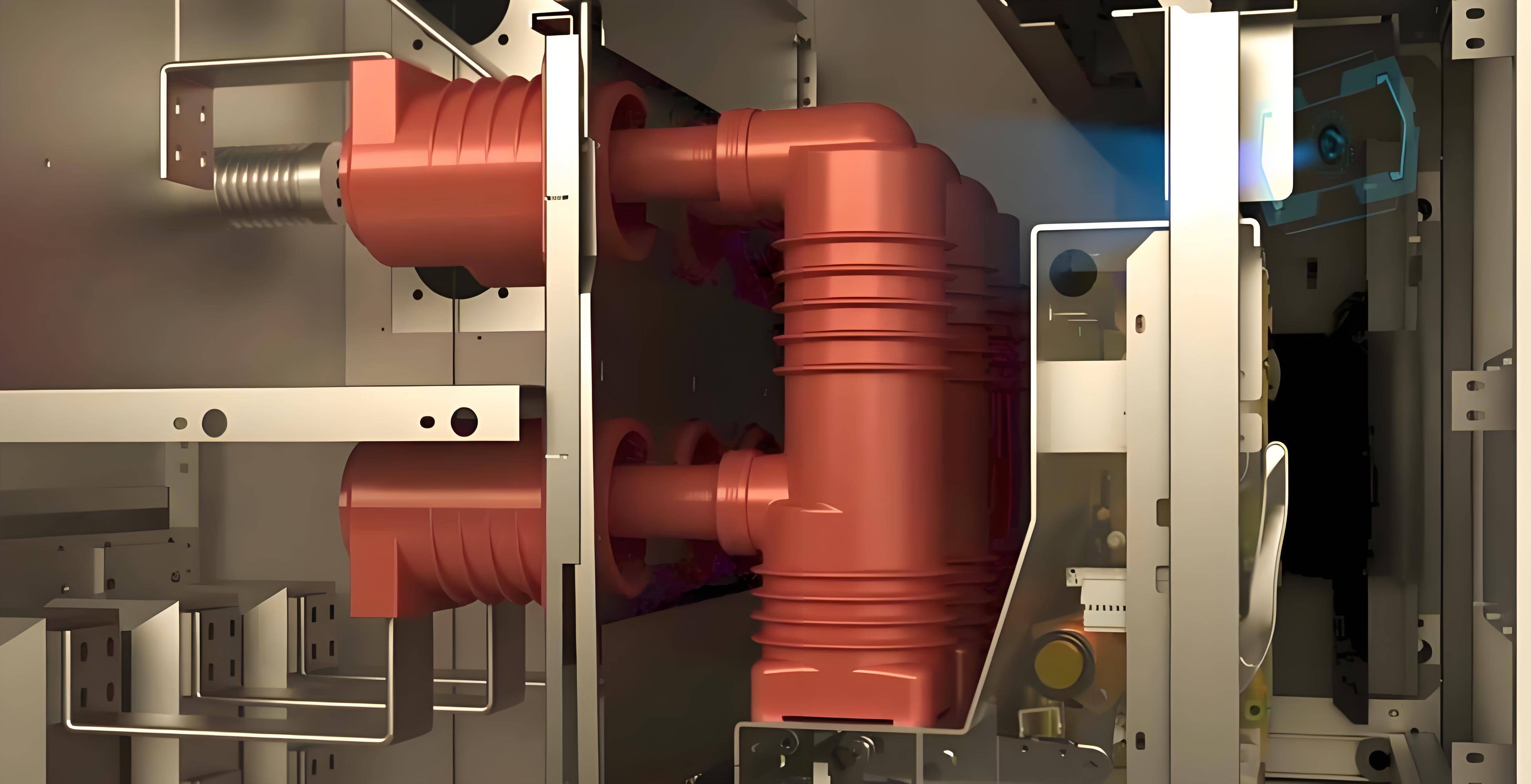

图片来源于网络

二、从微热到崩溃:触头退化的三个阶段

触头退化是一个典型的“量变→质变”过程,可分为三个工程阶段:

第一阶段:接触电阻上升(温升明显高于正常水平)

触头表面烧蚀后,粗糙度增加,实际接触仅发生在少数微凸点。接触电阻R升高,焦耳热(I²R)局部累积。此时温升较正常状态高出10~20℃(典型经验范围),断路器仍能正常工作,常规巡检难以察觉。

第二阶段:热-氧化恶性循环(温升进一步上升)

持续的过热加速触头表面氧化,生成高电阻率的氧化膜(如Cu₂O、Ag₂S)。氧化膜进一步推高接触电阻,热量再增加,形成热→氧化→更热的正反馈。同时,触头弹簧因高温可能发生应力松弛,接触压力下降,工况进一步恶化。

第三阶段:临界崩溃(温升显著超标,随时可能失效)

当温升超过临界值(通常相对环境温升约80K以上),附近绝缘材料(如灭弧室尼龙、环氧树脂)开始碳化,接触电阻骤增,甚至产生持续拉弧。此时断路器不再是保护者,而是故障点本身——可能引发开关柜爆炸、起火或越级跳闸。

从第一阶段到第三阶段,可能跨越数年。整个过程中,电气参数(电流、电压)往往显示“正常”,直到崩溃发生。

工程提示:温升(K)指被测点温度减去环境温度,是评估触头状态的核心指标。上述数值为工程经验范围,不同电压等级、触头材料及负荷条件下存在差异。

三、为什么常规巡检难以发现触头退化?

触头退化的隐蔽性源于以下几个技术盲区:

四、解决办法:无源无线温度传感器

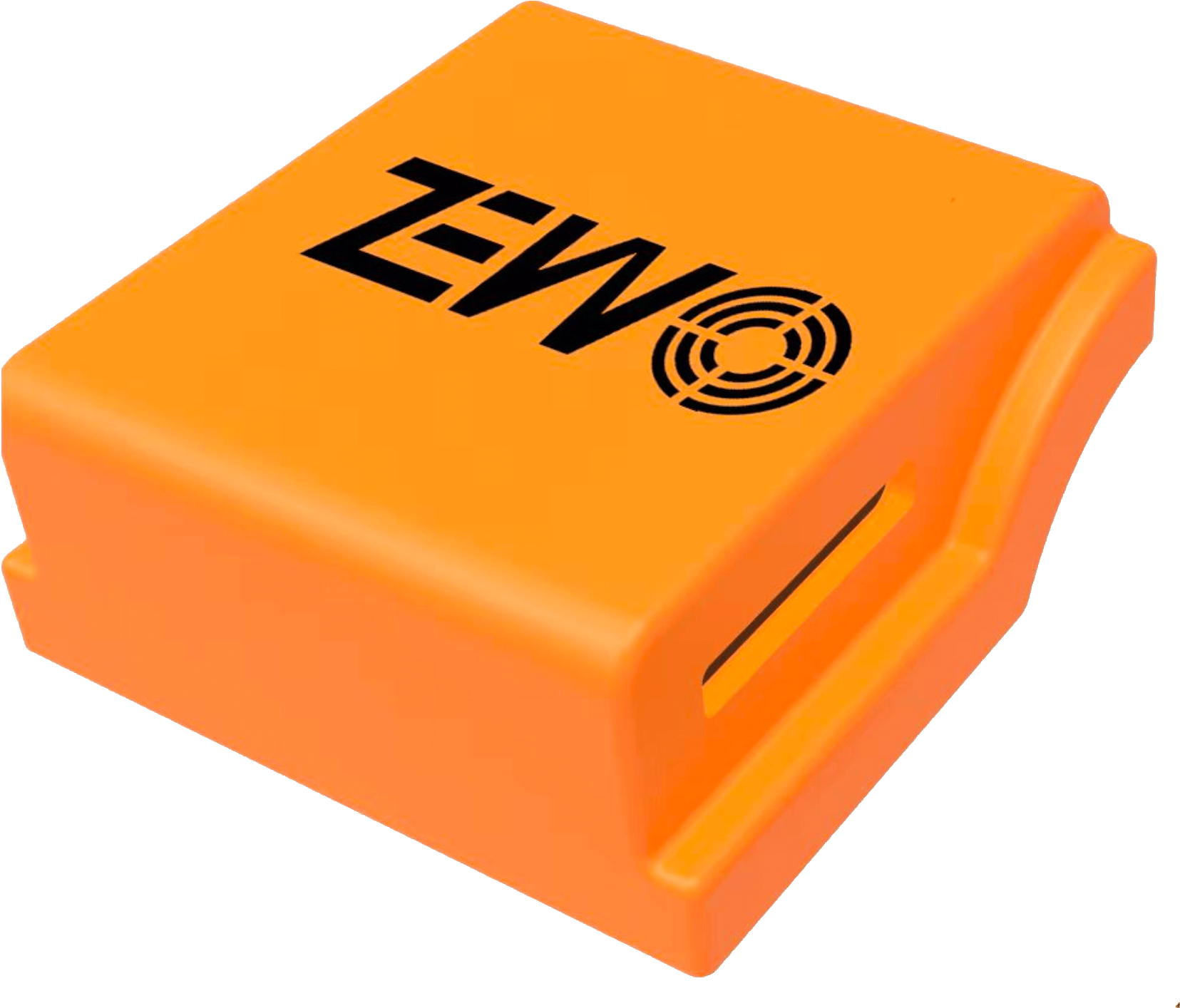

为避免布线带来的绝缘隐患及电池更换问题,工程上常采用无源无线温度传感器

  • 供电方式:CT取电(自感应取能,无须电池),在负荷电流足够时启动工作

  • 通信方式:无线传输(如Sub-1G、2.4GHz等),独立上传数据

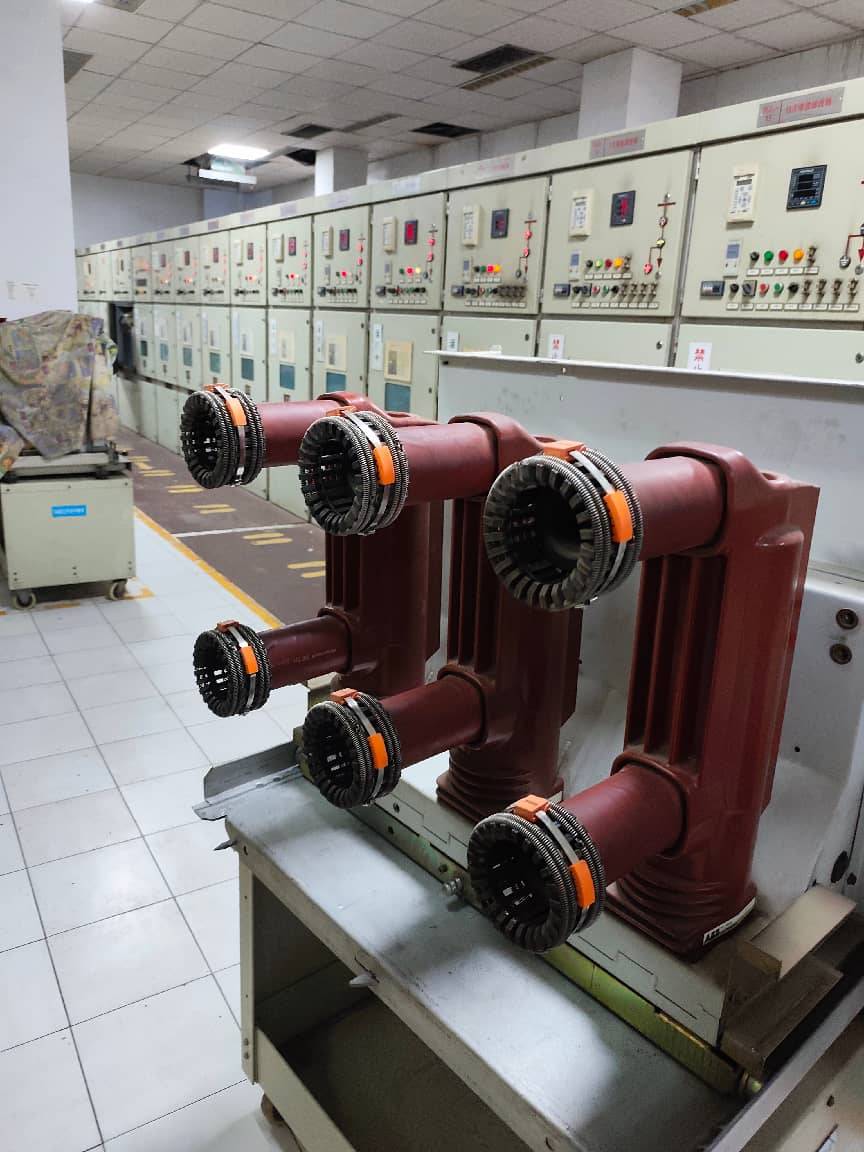

  • 安装方式:扎带固定在进出线导体上

核心报警逻辑(典型配置)

  • 温升趋势曲线:识别温升速率突然加快

  • 进出线温差报警:同一断路器进、出线温差超过设定阈值(根据现场工况整定)

  • 绝对温升上限:超过工程经验阈值(如80K)时立即预警

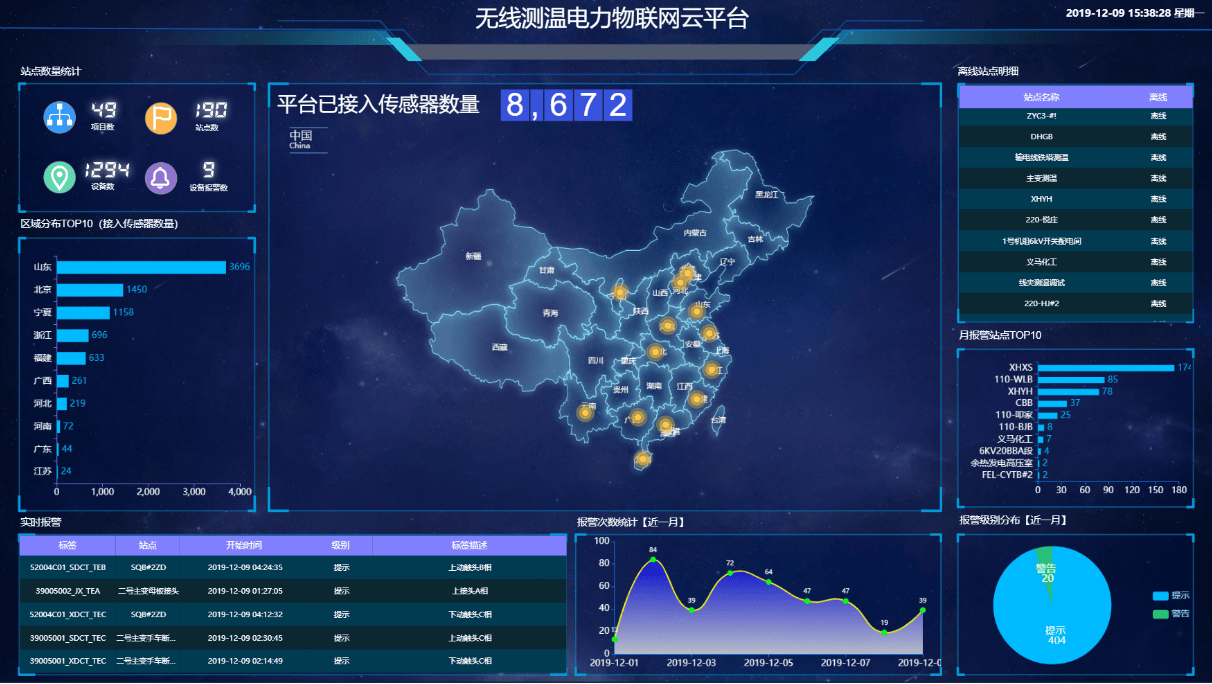

  • 通过监控平台,运维人员可在计划停电时安排针对性检修,避免突发故障。

断路器是配电系统的最后一道防线,但它并非永不磨损。每一次切断故障电流,触头都在以微米级的烧蚀付出代价。理解触头退化的机理是第一步。部署一套覆盖进出线导体的在线监测系统,让退化过程全程可视、可预判,才是真正拆除这颗“定时炸弹”的工程实践。
