一、仪表的作用

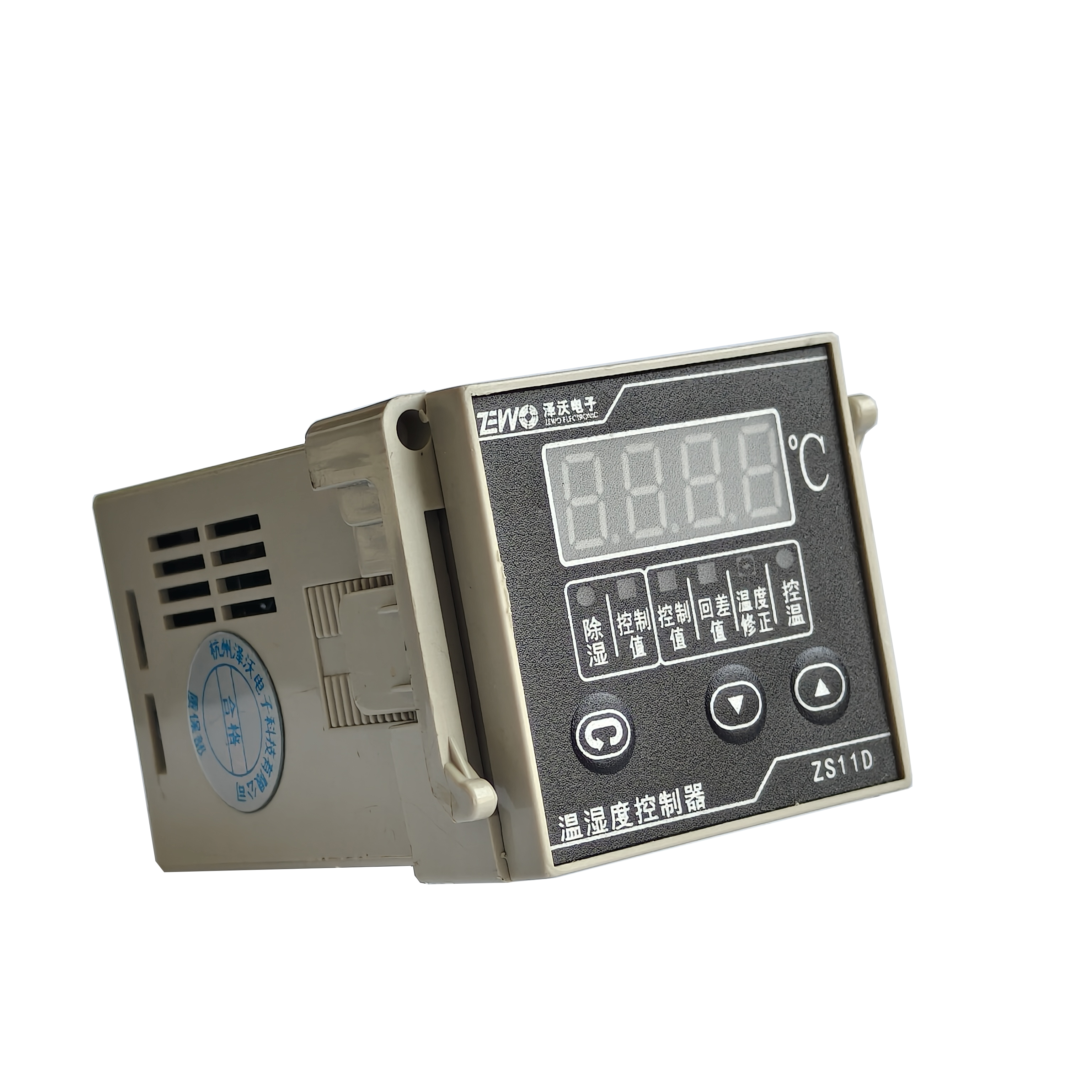

1. ZS11D温湿度控制器是单个独立空间环境的温湿度环境控制

2. 采用单片机控制,智能控制环境温湿度,无需人员操作,，让您有更多时间处理其他重要事宜

3. 电网将不会受环境温湿度影响而发生不必要的电力安全事故，如爬电，闪络

4. 泽沃为您提供完善的售后服务与支持，只需一个电话，我们将会给您最快捷，直接的服务

二、基本参数

1. 工作电源：AC220V±10%,50Hz

2. 使用环境（指控制器）:温度－40～＋85℃，相对湿度＜85%RH

3. 温度测量、调节范围: －45.0～＋125.0℃、精度±0.5℃

4. 湿度测量、调节范围：70～95%RH、精度±5%RH

5. 显示方法：四位LED数码管显示（测量状态显示温度测量值，设置状态显示各参数的设定值）

6. 显示误差：≤1.0％FS±1字

7. 参数设置方法：轻触开关软件设置

8. 参数设置范围：温度修正：-20～＋20℃

                  控制值：全量程的0～100％

                  回差：0.2～20℃、10％RH

                  工作模式：用户可以根据需要，选择设定降温或升温工作方式（使用此项功能时务必谨慎、细心，以免出错！）

9. 输出：1倍工作电压，额定功率阻性负载AC220V  3A×2

10. 功耗：＜2W

11. 耐高压：2KV 50Hz 3min

12. 抗震动：10-5-10Hz 2g 3min工作正常

13. 三防功能（TH）：防含有酸、碱、盐的气体

14. 体积： 48×48×78mm3

三、安装接线

1. S11D温湿度控制器是单个独立空间环境的温湿度环境控制

2. 采用单片机控制,智能控制环境温湿度,无需人员操作,，让您有更多时间处理其他重要事宜

3. 电网将不会受环境温湿度影响而发生不必要的电力安全事故，如爬电，闪络

4. 泽沃为您提供完善的售后服务与支持，只需一个电话，我们将会给您最快捷，直接的服务

 四、 安装方式

A. 嵌入式安装:

在安装面板上开45+0.5×45+0.5mm2孔，通过安装支架将监控器固定在面板上

B. 基座式安装

将监控器插入8芯标准继电器座内，然后置于导轨或者直接固定在安装板上

2. 电气连接

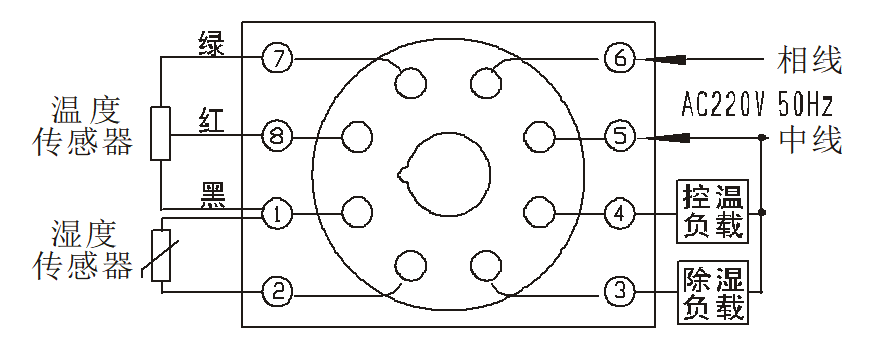

a．基座式独立负载接线方法

1～2接湿度传感器；1～7～8接温度传感器（1黑、8红、7绿）；

3～5接除湿负载；4～5接控温负载；

5～6接AC220V 50Hz电源（5中线、6相线）；

b．基座式共用负载接线方法

需升温的场合，可根据客户的要求生产温湿度共用负载的产品。其接线为：

1～2接湿度传感器；1～7～8接温度传感器（1黑、8红、7绿）；

3～5接负载；5～6接AC220V 50Hz电源（5中性线、6相线）

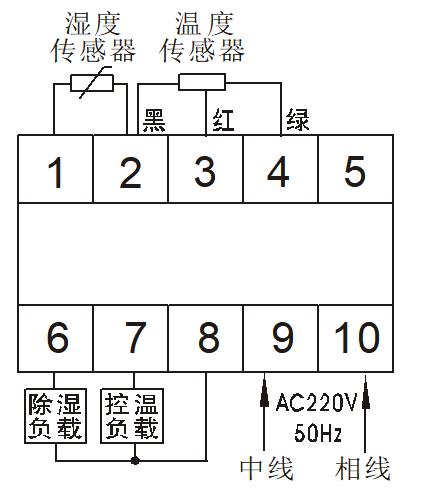

c．嵌入式独立负载接线方法

1～2接湿度传感器；2～3～4接温度传感器（2黑、     3红、4绿）；

6～8接除湿负载；7～8接控温负载；

9～10接AC220V 50Hz电源（9中性线、10相线）

d. 共用负载接线方法：

需升温的场合，可根据客户的要求生产温湿度共用负载的产品。其接线为：

1～2接湿度传感器；

2～3～4接温度传感器（2黑、3红、4绿）；

6～8接负载；

 9～10接AC220V 50Hz电源（9中性线、10相线）
