随着现代电力电子技术的不断进步，感应取电技术、低功耗技术、无线无源技术、物联网技术的不断成熟，我公司研发全新的系列产品：无线测温传感器、开关柜智能传感器（TEV+AE）、特高频智能局放传感器。该系列产品通过开关设备状态在线监测系统进行数据采集、数据显示、数据存储、数据管理。
利用开关设备状态在线监测系统的监测和分析，捕捉设备运行异常，及时发现设备事故的早期征兆并采取有效措施，预防严重事故的发生。
一、系统简介
开关设备状态在线监测系统通过温度传感器获取连接部位的温度信息、开关柜智能传感器（TEV+AE）获取开关设备超声波信息和暂态地电压局放信息、特高频局放传感器获取开关设备特高频局放信息来实现数据采集、数据存储、监测表、趋势查询、数据库记录、报警信息、设备信息、设置、短信提醒等功能。平台提供对原始采集数据信息的查询，并通过计算形成年、月、日的各种报表。
监控平台基于我公司自主研发的软件开发平台，通过业务模块的开发，实现系统的各个功能。该开发平台，具有数据库兼容功能，和具有强大的数据分析功能，可以保证系统的稳定运行。

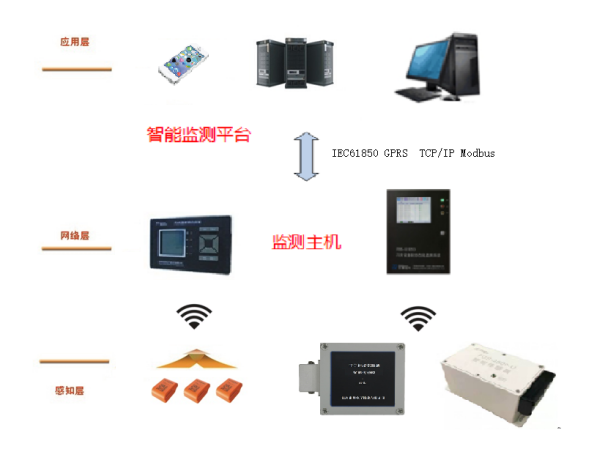

二、系统网络结构图
我公司的无源无线测温系统主要有三部分构成：感知层（无线传感器）、网络层（无线接收终端）、应用层（数据服务器及后台）；
无线温度传感器作为系统的感知层，分布于各个发热点，实时测量其表面温度，并将温度数据通过无线方式上传给接收终端。
接收终端在系统中承担着数据中继功能，它接收到传感器的数据之后再通过光纤、485或者无线等方式传输给数据后台，他们形成了系统的网络层。
数据到达后台后，用户可以通过浏览器方式监测现场每个传感器的实时温度、历史曲线，如果出现超温情况，可以快速定位并及时通知相关人员。这就是系统的应用层。
三、现场监测系统设备构成
3.1 传感器部分
（1）产品外观
（2）产品参数
工作环境 | -40～85℃ ,≤95%RH |
|
工作频段 | 433MHz |
|
发射功率 | <10dbm |
|
传输距离 | ≥150m（开阔空间） | 视距，实际情况据现场条件而定 |
测温方式 | 接触式 | 体积轻小，优先安装动触头 |
测温范围 | -45～+125℃ |
|
测量精度 | ±1.0℃ |
|
测量间隔 | 10S |
|
发送间隔 | 20～120S | 温度越高发送间隔越短 |
休眠功耗 | <3.0uA |
|
发射功耗 | <15mA |
|
供电方式 | 电磁能收集 | 电流≥5A |
使用寿命 | 10年 |
|
可维护性 | 后期基本免维护 |
|
防护等级 | IP68 |
|
外形尺寸 | 27×22×10mm | 传感器主体尺寸 |
安装方式 | 捆绑式 | 可安装手车柜梅花触头静触头/固定柜刀闸触头/电缆接头 |
3.2 无线温度接收
无线接收终端在现场监测系统中属于核心部件，主要负责在现场接收无线温度传感器发送的无线温度数据，并将数据通过移动网络上传至网络服务器。
（1）产品外观
（2）产品参数
工作环境 | -40～85℃,<95%RH |
|
供电方式 | AC220V或DC220V |
|
整机功耗 | <3W |
|
尺寸大小 | 120×180mm |
|
无线频段 | 433MHz |
|
接收灵敏度 | -110dbm |
|
传感器点数 | 240 |
|
显示方式 | LCD |
|
温度变化曲线 | 2小时 |
|
超温报警 | 有，门限可设 |
|
本地温、湿度 | 有 | 可选 |
安装方式 | 壁挂式、嵌入式 | 可选 |
通讯协议 | Modbus、IEC61850 | 可选 |
通讯方式 | 以太网、RS485、光纤 | 可选 |
3.3 后台软件系统

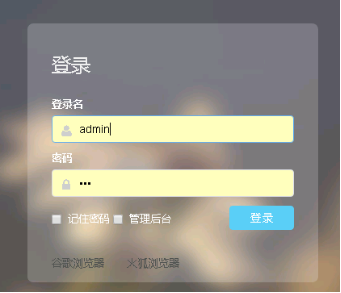

(1)系统界面
（2） 主要功能
配置机型 | 按客户需求或知名品牌工控机 |
工作环境 | -40～85℃,<95%RH |
供电方式 | AC220V或DC220V |
显示要求 | 实时温度、历史曲线、超温报警、一次图 |
报警功能 | 具有高温告警短信通知功能 |
通讯功能 | 串口、以太网口、modbus协议、IEC61850协议 |
可访问性 | 可通过浏览器访问 |
数据容量 | 可接入不少于60000只温度传感器，并记录数据 |
软件系统 | SPV2.0系统，BS结构 |
点击下载更多方案内容

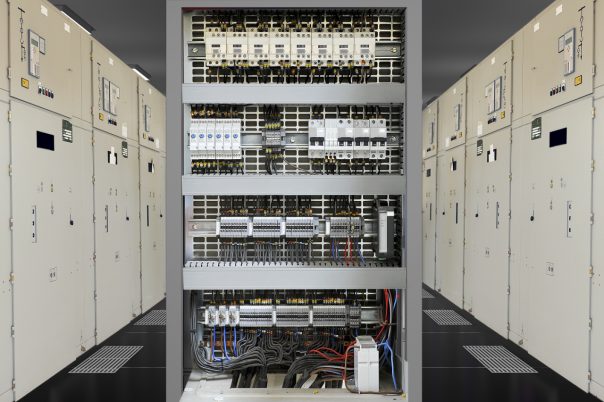

基于泛在电力物联网技术开关柜状态智能监测技术方案
