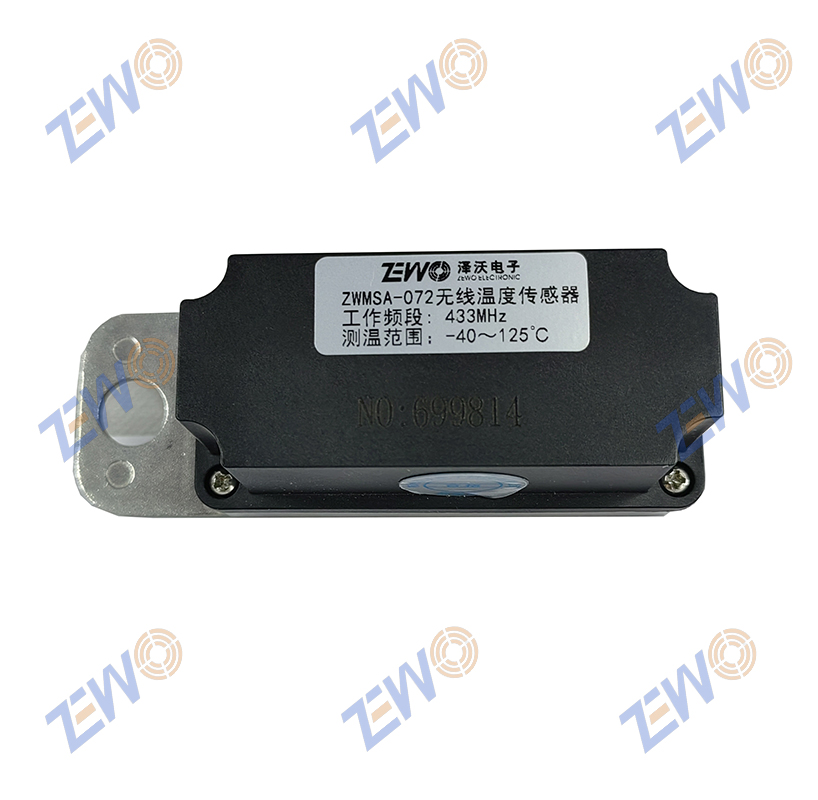

近年来，由于各种建筑电力的大力需求，并有逐年增加的趋势，使原来的电路接线方式在施工时带来许多困难。当要变更配电系统时，要使其变简单一些几乎是不可能的。所以，母线槽的走线方案应势而起。由于母线槽上有多个连接头、插接头及插接箱。带来方便的同时，也存在发热隐患。为解决母线槽上连接处的发热问题,我公司专门开发了针对母线槽测温的传感器。此传感器采用电池供电，无需布线，无需改变母线槽原有结构，通过螺母和螺栓将传感器固定在母线槽连接头螺栓处,实时数据通过无线发送到后台,用户可通过查看终端和后台系统了解所监测母线槽连接头的温度实时运行状况，免去了人工巡检和后期维护。
一、功能简介
在电力系统中，温度是表征一次设备运行是否正常的一个重要参数。尤其是一次设备的连接部位，由于设备制造的原因、设备受环境污染、设备长期运行、严重超载运行、触点氧化、电弧冲击等原因造成接触电阻增大，因此在电能传输时往往会在电缆连接处产生发热现象，而且，发热问题是一个不断累积的过程，如果不加以控制，发热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
近年来，由于各种建筑电力的大力需求，并有逐年增加的趋势，使原来的电路接线方式在施工时带来许多困难。当要变更配电系统时，要使其变简单一些几乎是不可能的。所以，母线槽的走线方案应势而起。由于母线槽上有多个连接头、插接头及插接箱。带来方便的同时，也存在发热隐患。为解决母线槽上连接处的发热问题，我公司专门开发了针对母线槽测温的传感器。此传感器采用电池供电，无需布线，无需改变母线槽原有结构，通过螺母和螺栓将传感器固定在母线槽连接头螺栓处，实时数据通过无线发送到后台，用户可通过查看终端和后台系统了解所监测母线槽连接头的温度实时运行状况，免去了人工巡检和后期维护。
二、应用领域
各种高低压开关柜母线槽、低压母线电缆槽,变压器,电机等电气设备的温度在线监测。
三、产品特点
数据无线发送,无需布线；
电池使用寿命长，长达3年；
IP67防水等级；
安装简便；
两种安装方式可选。
四、技术参数
工作环境 | -45～85℃ ,≤95%RH |
工作频段 | 433MHz ，470MHz或2.4GHz （订货前需要确认） |
发射功率 | 10dBm |
通信协议 | 符合输变电设备物联网微功率无线网通信协议 Q/GDW 12020—2019（470MHz或2.4GHz） |
测量温度范围 | -40℃～125℃或-55℃～150℃（订货前需要确认） |
温度测量精度 | ±2℃ |
分辨率 | 0.1 ℃ |
传输距离 | ≤500m（空旷） |
供电方式 | 3.6V 锂电池 |
数据发送间隔 | 3分钟 |
使用寿命 | 3-5年 |
阻燃等级 | V-0 |
防护等级 | IP67 |
固定方式 | 螺母式或者磁吸式（订货前需要确认） |
螺栓规格 | M12（订货前需要确认） |
五、硬件安装
1. 外形尺寸（单位：mm，公差±1%）：

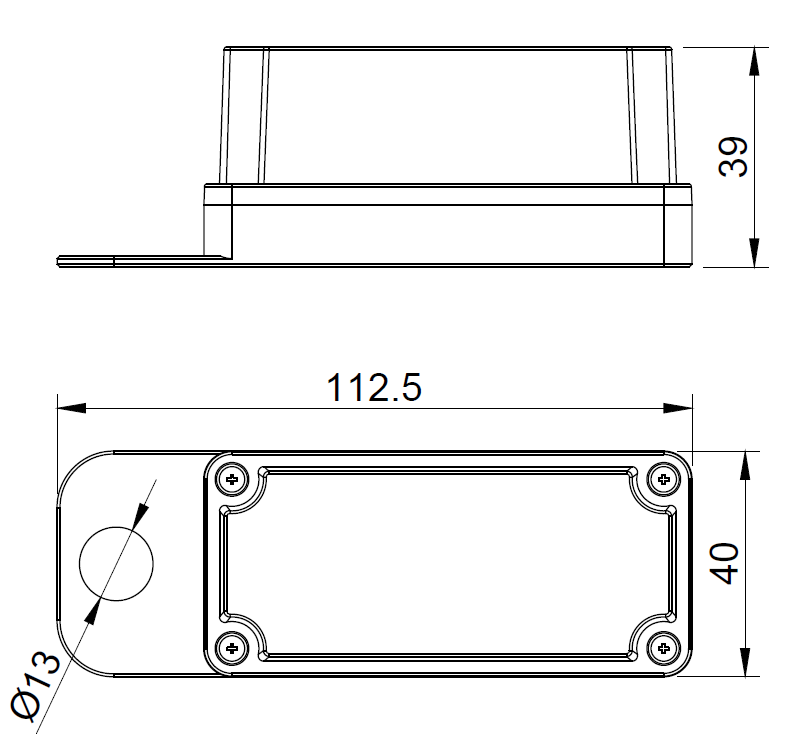

1.1. 螺母式

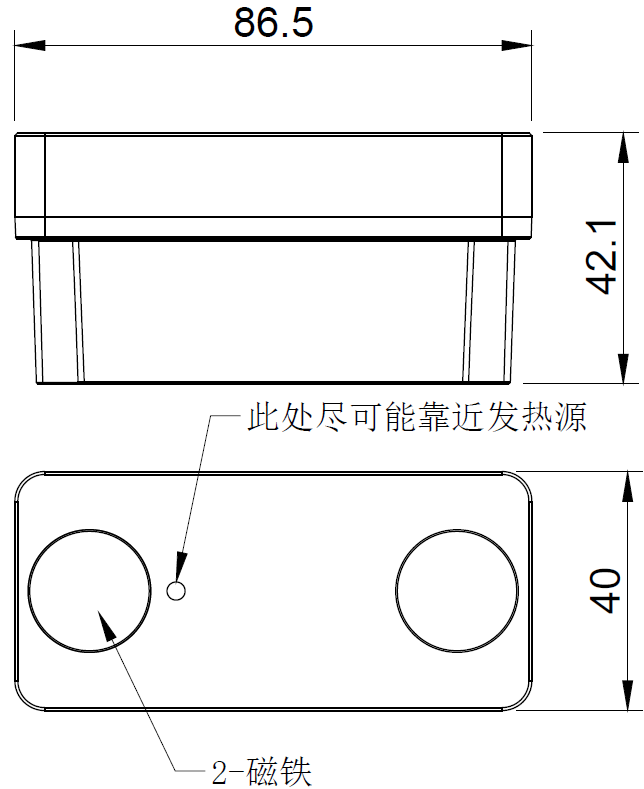

1.2. 磁吸式
点击下载获取更多产品信息
ZWMSA-072无线温度传感器说明书
