一、系统简介

开关设备状态在线监测系统通过温度传感器获取连接部位的温度信息、五合一（特高频、暂态地电波、超声波、温度、湿度）智能局放传感器获取开关设备超声波信息和暂态地电压局放信息、特高频局放传感器获取开关设备特高频局放信息来实现数据采集、数据存储、监测表、趋势查询、数据库记录、报警信息、设备信息、设置、短信提醒等功能。平台提供对原始采集数据信息的查询，并通过计算形成年、月、日的各种报表。

监控平台基于我公司自主研发的软件开发平台，通过业务模块的开发，实现系统的各个功能。该开发平台，具有数据库兼容功能，和具有强大的数据分析功能，可以保证系统的稳定运行。

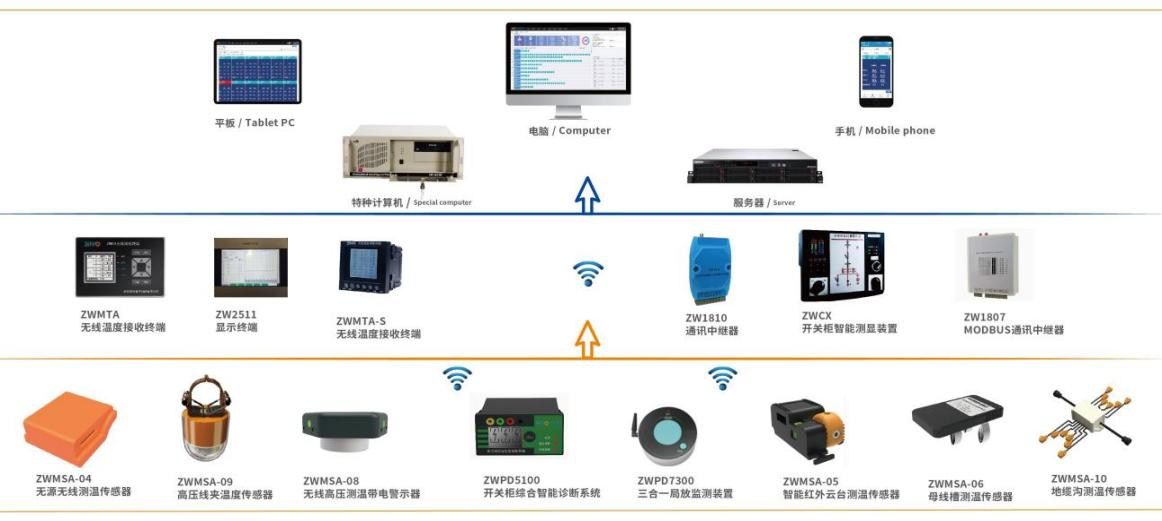

二、项目网络结构图

我公司的无源无线测温系统主要有三部分构成：感知层（无线传感器）、网络层（无线接收终端）、应用层（数据服务器及后台）；

无线温度传感器作为系统的感知层，分布于各个发热点，实时测量其表面温度，并将温度数据通过无线方式上传给接收终端。

接收终端在系统中承担着数据中继功能，它接收到传感器的数据之后再通过光纤、485或者无线等方式传输给数据后台，他们形成了系统的网络层。

数据到达后台后，用户可以通过浏览器方式监测现场每个传感器的实时温度、历史曲线，如果出现超温情况，可以快速定位并及时通知相关人员。这就是系统的应用层。

三、现场监测系统设备

3.1无源无线测温传感器

我公司的无线温度传感器是基于美国TI公司的无线数字通信技术及低功耗技术、EH技术而研制的高性能产品，传感器采用了多重抗干扰措施以及特有的软件算法，经过了国内西高所、开普实验室、浙江省中试所、浙江省质监局等多家权威机构测试认证，并且在国内许多工业现场得以成功应用。其最大的优势在于不再需要电池供电，彻底解决电池高温性能差、寿命有限的问题；而且体积小，安装方式灵活多样，将线夹或者开关柜及户外接点等测温点温升监测提升到一个新的高度。

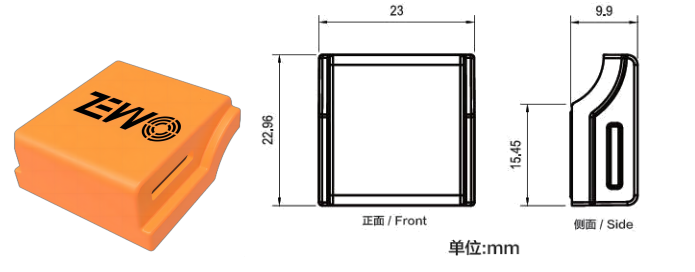

无线温度传感器  26.96×23×9.9mm

安装效果

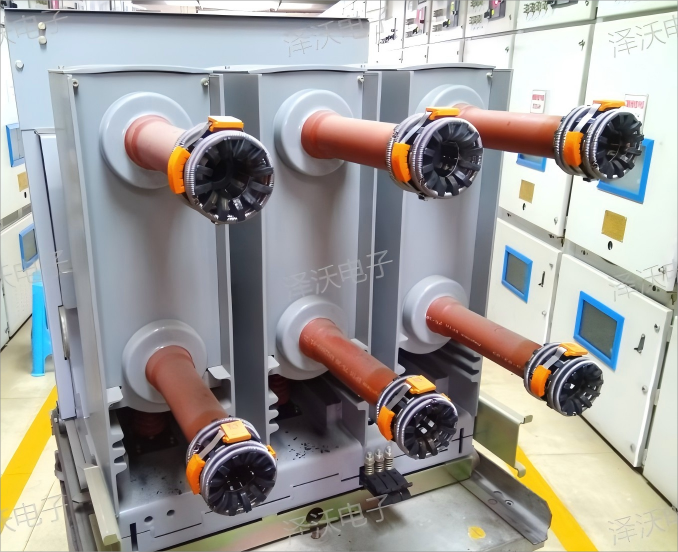

无源无线温度传感器广泛应用于高低压开关柜、环网柜触头、刀闸开关、高压电缆接头、干式变压器、低压大电流柜等电气设备的温度在线监测；我公司无源无线温度传感器避免使用电池所带来的局限，体积小巧，仅相当于传统传感器的一颗电池大小，可以安装在动触头等狭小的空间内，所以优先推荐安装动触头。

图11

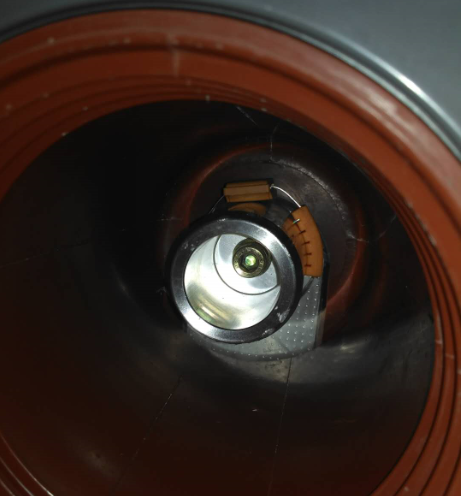

静触头位置安装示例如下图所示：

图12

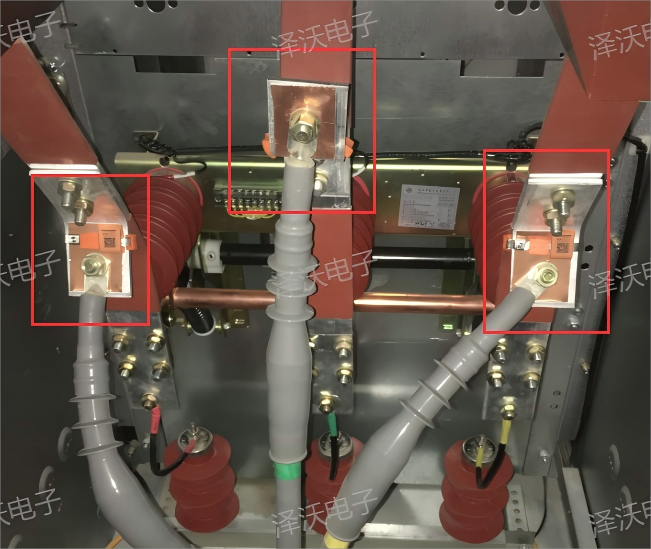

母排及电缆进出线安装示例如下图所示：

图13

无源无线测温传感器安装采用捆绑式，通过合金带将传感器固定于需测温节点的就近位置，并保证传感器感温部位与被检测部位表面充分接触以保证测温效果，严格保证传感器安装后的电气间隙不低于对应电压等级的最低安全间隙。

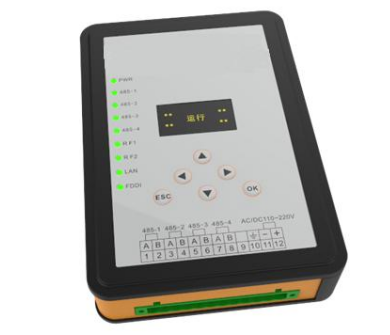

3.2网络通讯中继器

无线通讯中继器采用LCD显示、集无线数据接收、发射和RS485数据传输的设备，该设备处理速度快、稳定性高。通过此通讯中继器，用户可以轻松实现联网管理。该设备内部采用低功耗数据传输模块、集成度高、灵敏度高、传输距离远、抗干扰强等特点。主要作用是将收集到的数据通过RS485或网络等方式传送给后台。

注：以太网通讯和光纤通讯只能二选一。

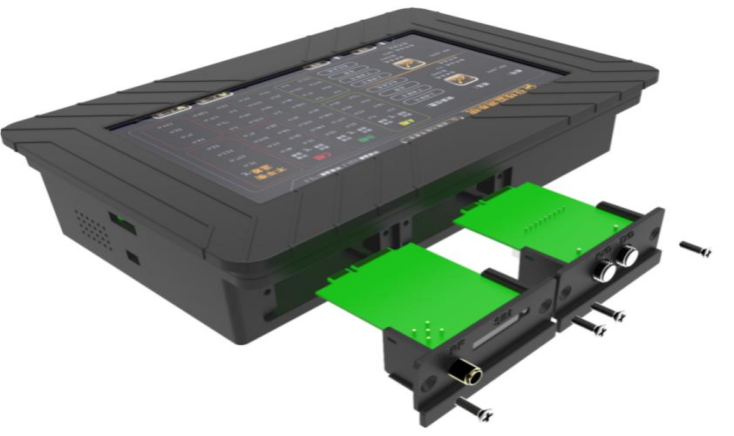

3.3配电室综合监测显示装置

我公司针对电力、电气设备连接点温度变化、局放，避雷器泄漏电流变化等故障隐患，无法实时监测电气设备内部运行状态，因此开发了能够实时监测温度、避雷器泄漏电流及雷击次数、局放等信息的新一代产品无线数据接收终端。该产品采用超低功耗设计、RF无线隔离、光电隔离技术，具有隔离彻底、抗干扰能力强、工作可靠、安装方便等特点，很好的解决了高电压状态下的各种数据监测问题。

3.4后台软件部分

点击下载更多方案内容

配电室开关柜无源无线温度监测方案.docx
