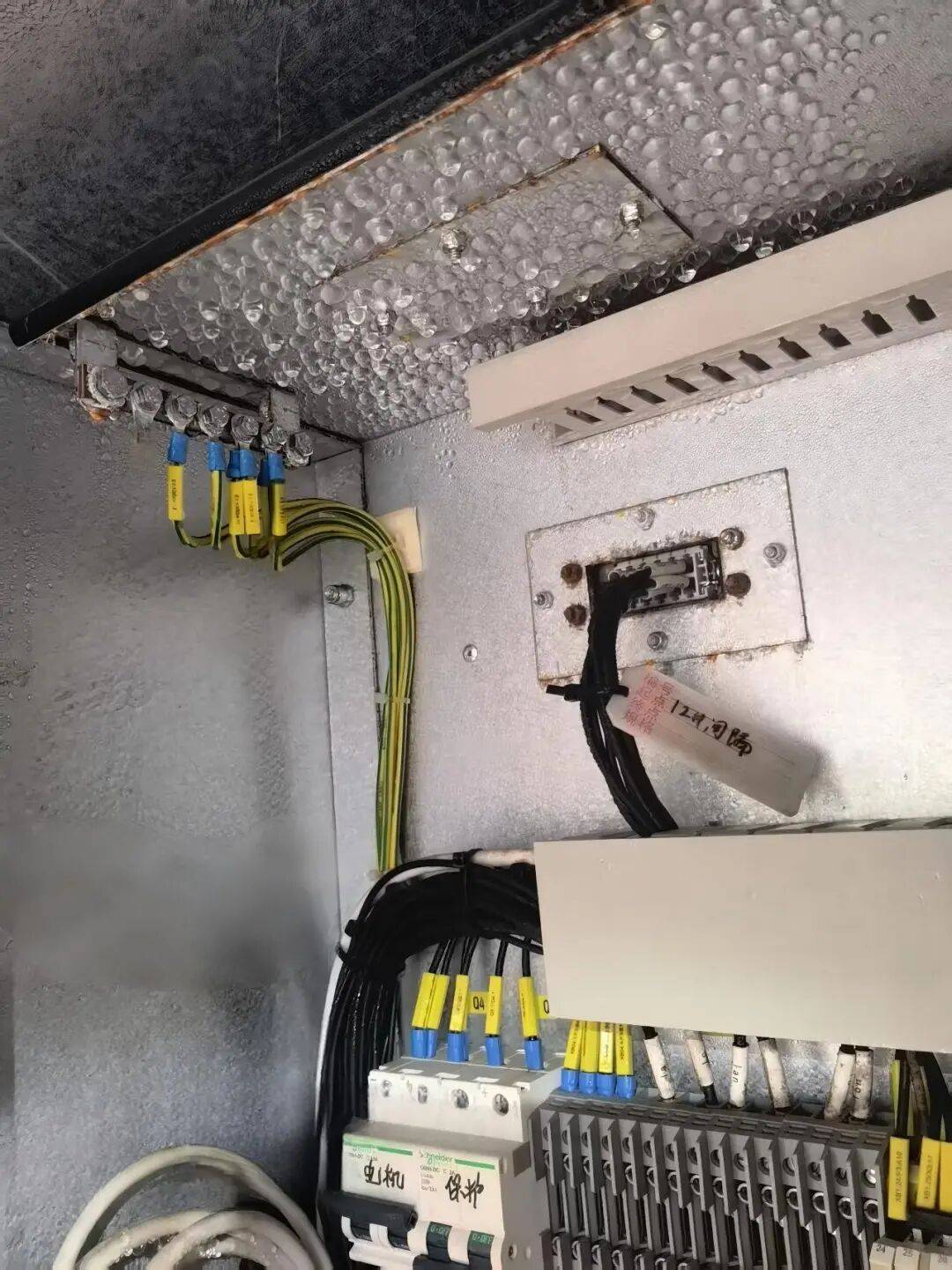

环网柜长期在户外环境中运行，由于地理位置和天气环境影响或者柜内外温差较大时， 极易使湿热空气汇集环网柜内，长期如此，带电体的绝缘强度降低，易引发局部放电现象， 对电气设备运行存在安全隐患。因此，对环网柜提出合理的防潮防凝露措施及其重要，以此确保电气设备的安全、可靠运行。

数字智能防凝露装置

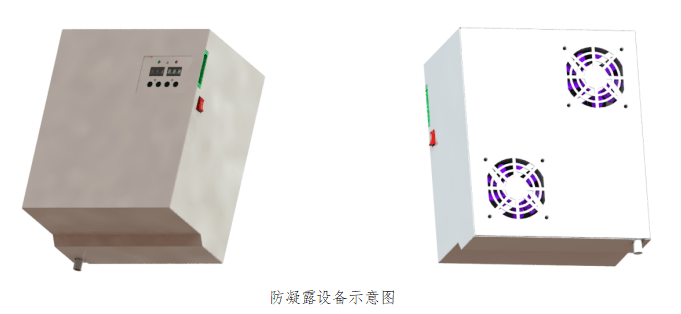

01产品外观

02产品功能

• 本装置具有实时测量和显示温湿度及当前运行状态功能。

• 本装置可将柜内空气中的水汽凝露于除湿装置内部，并且通过导流管排出柜外实现除湿。

• 提供两路无源输出接点。

• 可选配LORA无线通信方式，与无线主机进行组网，无线查看除湿器温湿度数据与工作状态，无线设置除湿器参数。

• 用户可以设置除湿阈值，设置参数保存后掉电不丢失。

• ① 在自动工作模式下，湿度高于除湿上限值时，“除湿”指示灯常亮，除湿机进入除湿状态，直至湿度低于除湿下限值时，“除湿”指示灯灭，停止除湿。出厂默认的除湿参数为：湿度≥65%RH时，启动除湿；湿度≤55%RH时，停止除湿（即回差10%RH）。

• ② 当温度低于用户设置的低温阈值时，低温输出接点将闭合。出厂默认的温度阈值参数为：温度≤5℃时，输出节点闭合；温度≥10℃时，输出节点断开（即回差5℃）。

• 装置有自动模式和手动模式两种除湿工作控制方式，出厂默认为自动模式：

• 在自动模式下，除湿机通过对目前湿度传感器传回数据进行计算判断是否启动除湿工作。在手动模式下，手动开时除湿机将处于强制除湿状态（除低温状态以外），手动关时除湿机将处于强制待机状态。

03技术参数

04安装方式

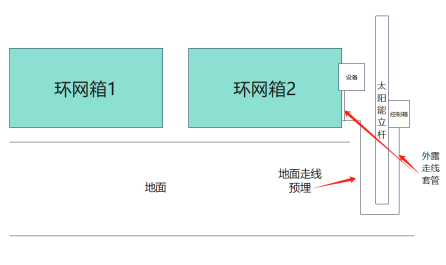

（1）立杆安装

光伏板立杆安装在箱体围栏内，立杆约2m，搭载2块光伏板，逆变控制设备，蓄电池，空开安装在离地控制箱内。

电源线从控制箱中通过地下预埋送入电缆沟，再从电缆沟引入箱体内设备接电。

采用机械开挖结合人工修整工艺，开挖深度≥1.5m，铺设200mm厚C20混凝土垫层，表面设置10mm聚苯乙烯泡沫板隔热层，立杆基础采用预制混凝土套筒灌注固定。

组装三角立杆：采用螺栓套筒连接工艺，立杆垂直度偏差≤1‰H（H为立杆高度）。 安装光伏支架：使用经纬仪校准倾角，光伏板间距保持50mm间隙，采用M6不锈钢压码固定，接线盒预留防水密封胶垫。

（2）屋顶支架安装

光伏板支架安装在箱体顶部，逆变控制设备，蓄电池，空开安装在光伏板下空间内的控制箱内。

电缆从控制箱中沿箱体表面缝隙引入箱体或送入电缆沟，再从电缆沟引入箱体内设备接电。

光伏系统的安装需要按照严格的步骤进行操作，首先在箱体顶部安装支撑太阳能板的金属架子，需测量箱体顶部的平整度和迎光角度。考虑设备区域大风天气多发，施工时需确保支架稳定牢固，连接处增加防松动垫片。

软件系统

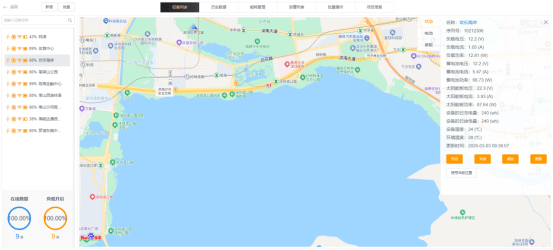

太阳能光伏防凝露系统配置物联网 RTU模块后，通过 4G通信功能，可以远程连接云端的服务器，光伏组件及防凝露设备通过 485通信后，将运行数据传送至运维云平台，用户可以通过手机或网页远程实时查看和设置系统运行数据。
