凌晨三点的集控室，警报声划破寂静。

某30万千瓦机组大修后首次启动，转速冲过临界点后，振动读数突然飙升。几分钟内，机组被迫紧急停机。揭缸检查，转子轴封处已出现明显摩擦痕迹。如果再晚10分钟，转子可能永久弯曲，整个轴系报废。

这不是孤例。在机组新投产、大修后首次启动、深度调峰过程中，动静碰摩就像一颗随时会引爆的地雷，威胁着电厂的核心资产。

问题来了：为什么传统监测手段总是在故障发生后才"后知后觉"？

答案很简单——早期碰摩信号微弱，淹没在背景噪声中；中期特征模糊，容易与其他故障混淆；晚期虽然明显，但设备往往已经不可逆损伤。

要破解这个困局，只有一条路：在线监测，从多个维度精准捕捉碰摩的"特征信号"。

动静碰摩：藏在"黑箱"里的非线性故障

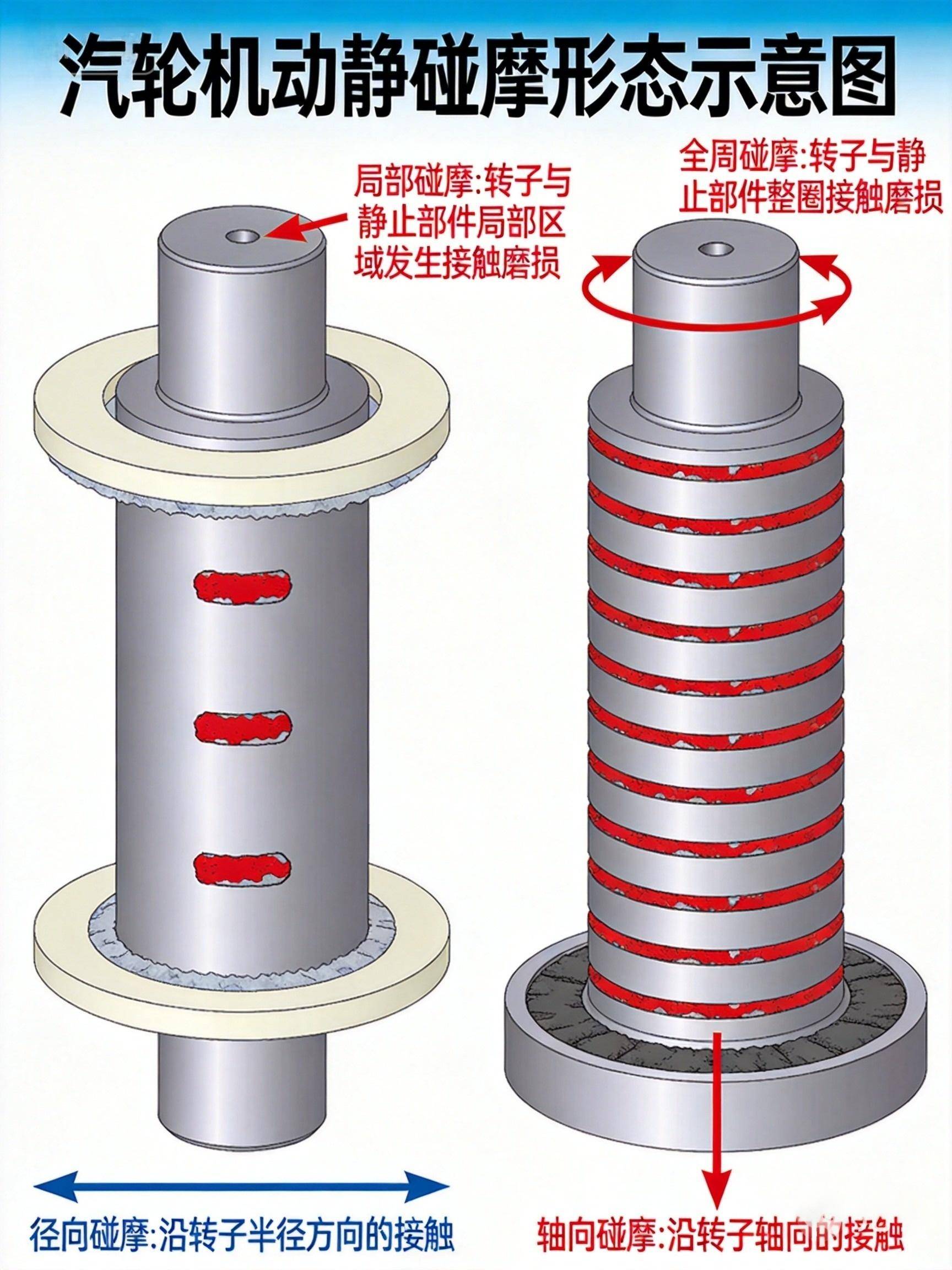

汽轮机动静碰摩，简单说就是转子与静止部件（汽封、隔板、轴封等）发生接触。

碰摩会引发复杂的非线性振动。轻则加剧部件磨损，重则导致转子永久弯曲，甚至造成整个轴系的严重损坏。

传统监测手段只能看到"结果"，无法捕捉"过程"。等到运行人员察觉明显异常时，往往已经从隐患期进入了损伤期。

破局的关键，在于在线监测。

在线监测：四维捕捉碰摩的"特征信号"

维度一：幅值与相位的"指纹识别"

碰摩发生时，振动幅值随转速和运行时间异常变化，更重要的是——相位的变化。

当转子与静止部件接触时，系统刚度发生改变，导致振动相位产生漂移或突变。这是区分碰摩与不平衡、不对中等故障的关键特征。

在线监测的价值： 实时追踪相位变化轨迹，一旦发现异常漂移，立即预警——这是碰摩的早期信号。

维度二：频谱特征的"密码破译"

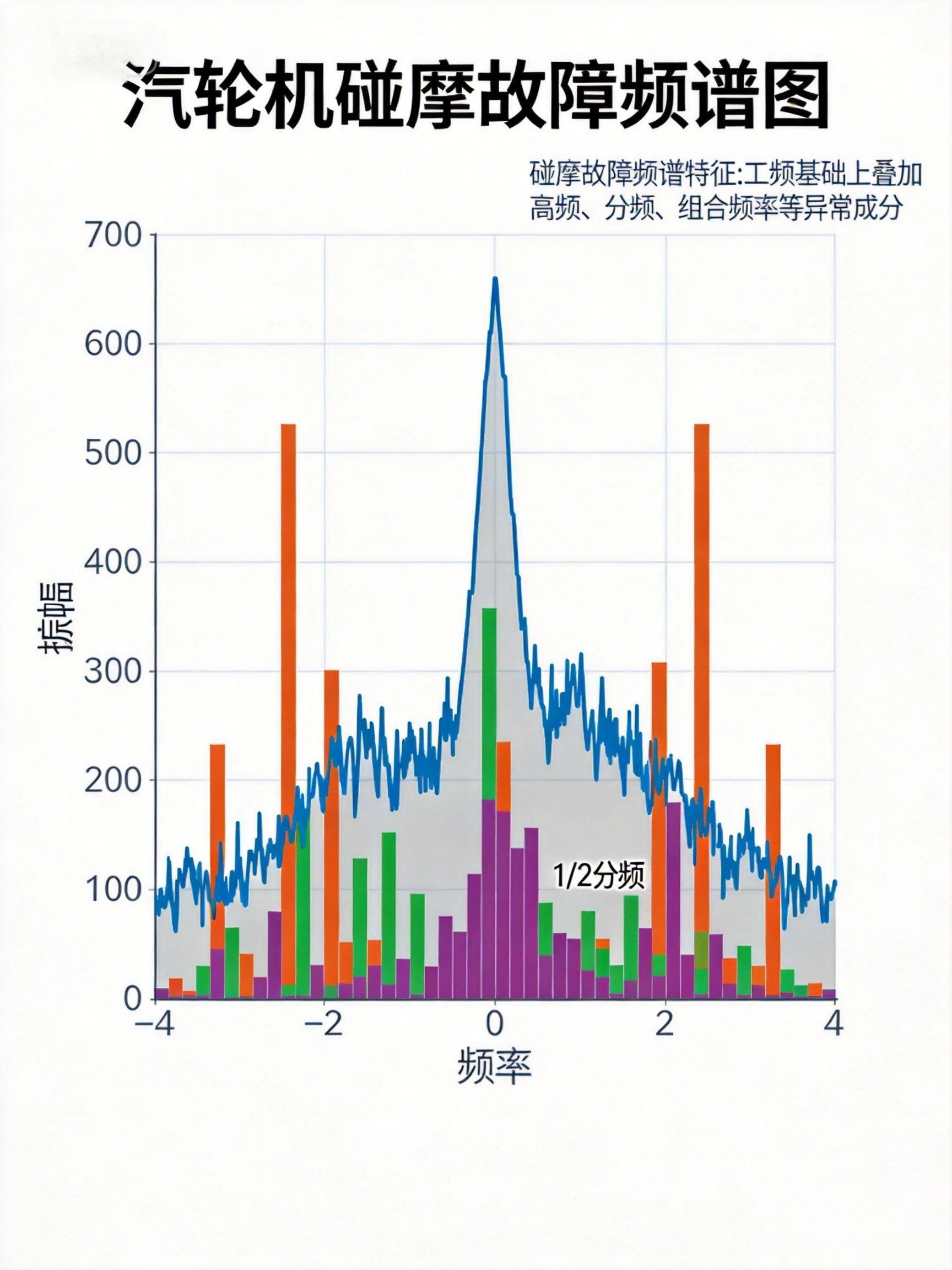

正常运行时，振动频谱以工频分量为主。但发生碰摩时，由于非线性力的作用，频谱中会出现多种异常成分：

高频分量： 碰摩产生的冲击力激发高频振动

分频分量： 出现1/2、1/3等分数倍频成分

组合频率： 多种频率成分并存

在线监测的价值： 实时频谱分析，当高频分量突然出现、分频成分开始显现——碰摩正在发生。

维度三：轴心轨迹的"视觉诊断"

正常运行时，轴心轨迹呈现稳定的椭圆。当发生碰摩时，轴心轨迹会出现明显畸变：

局部凹陷： 转子在接触点受约束，轨迹向内凹陷

反转现象： 部分区段运动方向与旋转方向相反

轨迹紊乱： 多点接触时，轨迹呈现不规则形状

在线监测的价值： 实时绘制轴心轨迹图。一旦出现凹陷、反转、紊乱——碰摩已经发生。

维度四：温度与工况的"关联分析"

碰摩故障往往与机组运行工况密切相关。上下缸温差过大、胀差超限、轴向位移异常等，都可能诱发或加剧动静碰摩。

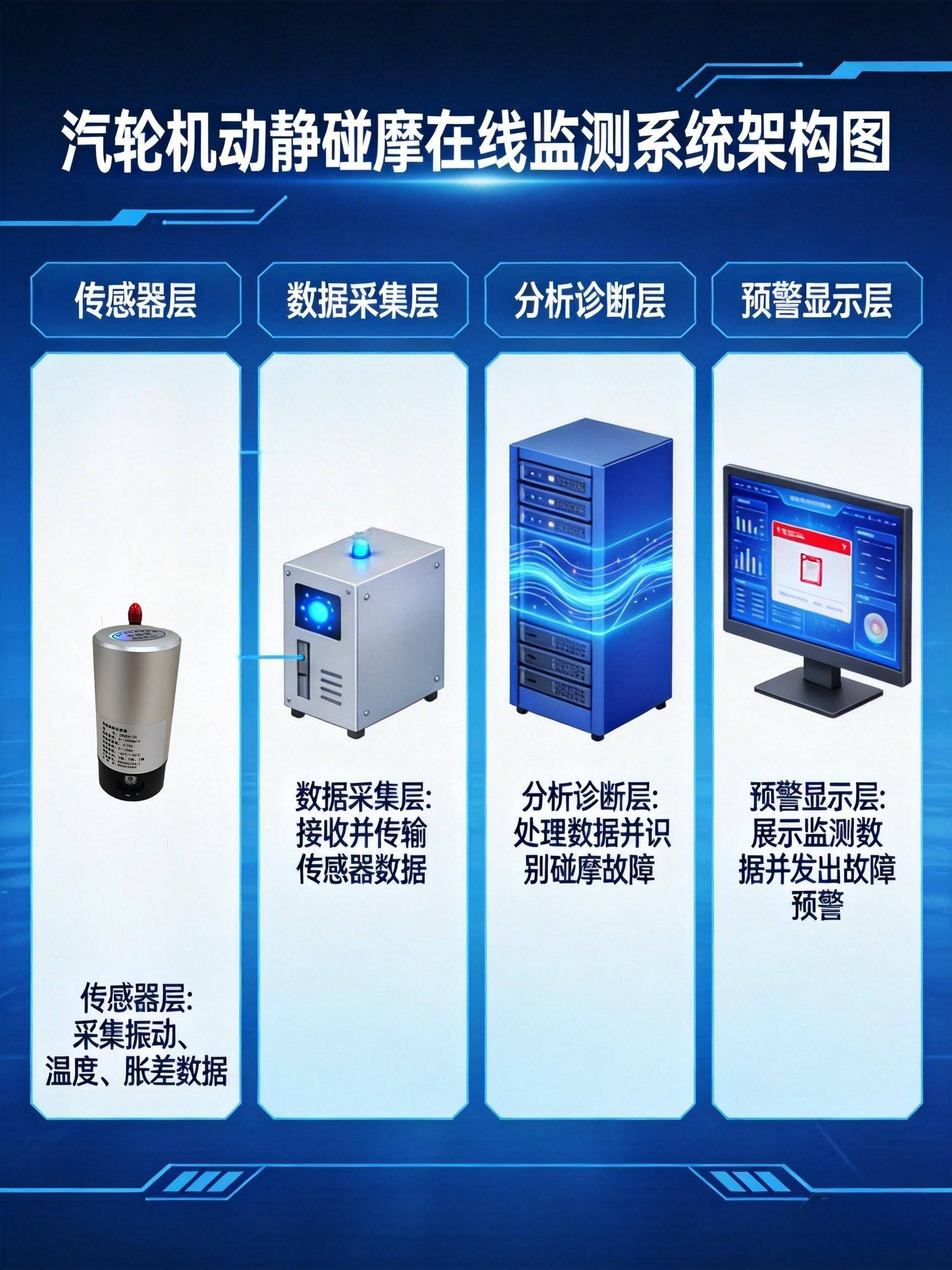

在线监测的价值： 融合振动信号与温度、胀差、负荷等参数，综合分析。当振动异常与工况异常同时出现，碰摩风险大幅提升。

动静碰摩，是汽轮机运行中最隐蔽、最危险的故障之一。

传统监测手段只能看到故障的"结果"，而在线监测能够捕捉故障的"过程"。

通过幅值相位的指纹识别、频谱特征的密码破译、轴心轨迹的视觉诊断、温度工况的关联分析，在线监测系统从四个维度精准捕捉碰摩的"特征信号"。

当每一次振动的变化都被实时感知，每一个碰摩特征都被精准识别——汽轮机的运行状态，便真正掌握在运行人员手中。
