在燃煤机组频繁启停与深度调峰工况下，水冷壁因膨胀异常导致的拉裂事故频发。干态运行时管内工质相变引发局部超温，启停过程膨胀收缩不均产生热应力集中。当相邻管温差超过50℃或膨胀结构设计不合理时，应力无法释放，裂纹逐渐扩展，最终引发泄漏、爆管，造成非计划停运及重大经济损失。传统人工巡检仅能发现表面缺陷，滞后性强，难以在隐患初期预警。因此，亟需部署在线监测系统，对水冷壁膨胀状态、壁温分布及变形情况进行实时追踪，早期识别异常征兆，为锅炉安全稳定运行提供关键保障。

在线监测，让每一寸管壁“开口说话”

正是在这样的困境下，锅炉水冷壁拉裂与变形在线监测系统应运而生。它不是对传统巡检的修修补补，而是一场由“在线监测”技术驱动的，对水冷壁安全管理的彻底重构。

如何在线监测膨胀位移？——给水冷壁装上“标尺”

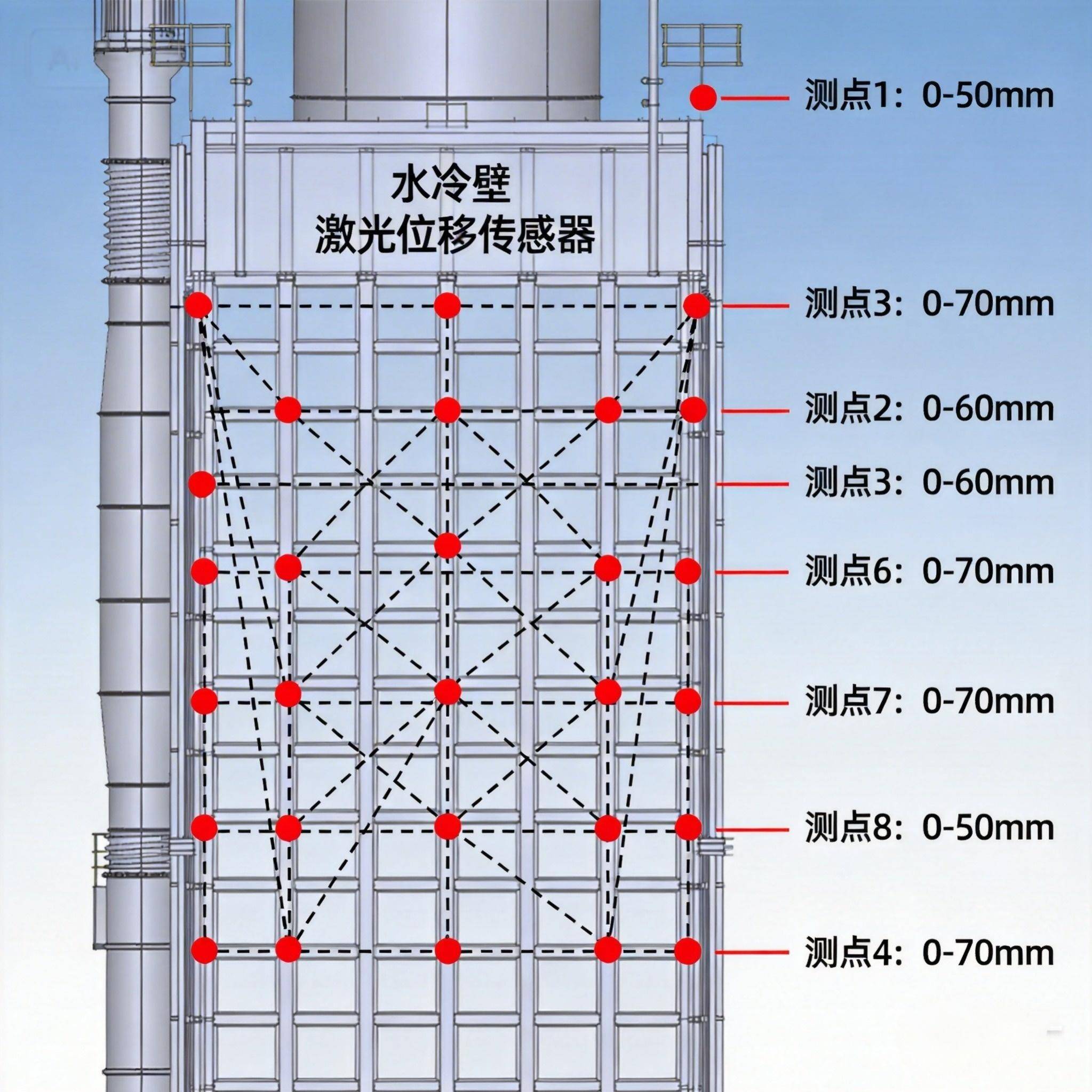

在线监测系统采用激光测距技术，在水冷壁刚性梁或炉外钢结构上安装激光位移传感器，对准水冷壁上的测量靶点。当水冷壁受热膨胀时，传感器实时输出位移值。

通过多点布置，系统可以监测水冷壁不同高度、不同区域的膨胀差异。当相邻测点膨胀差过大，说明可能存在膨胀受阻；当膨胀速率过快，说明热应力正在积聚；当停炉后膨胀量不回缩，说明已发生残余变形。

运行人员在集控室大屏上，即可实时查看各测点的膨胀曲线、膨胀量分布图，水冷壁的“呼吸”状态尽在掌握。

如何在线监测热应力？——给管壁加上“体温计”

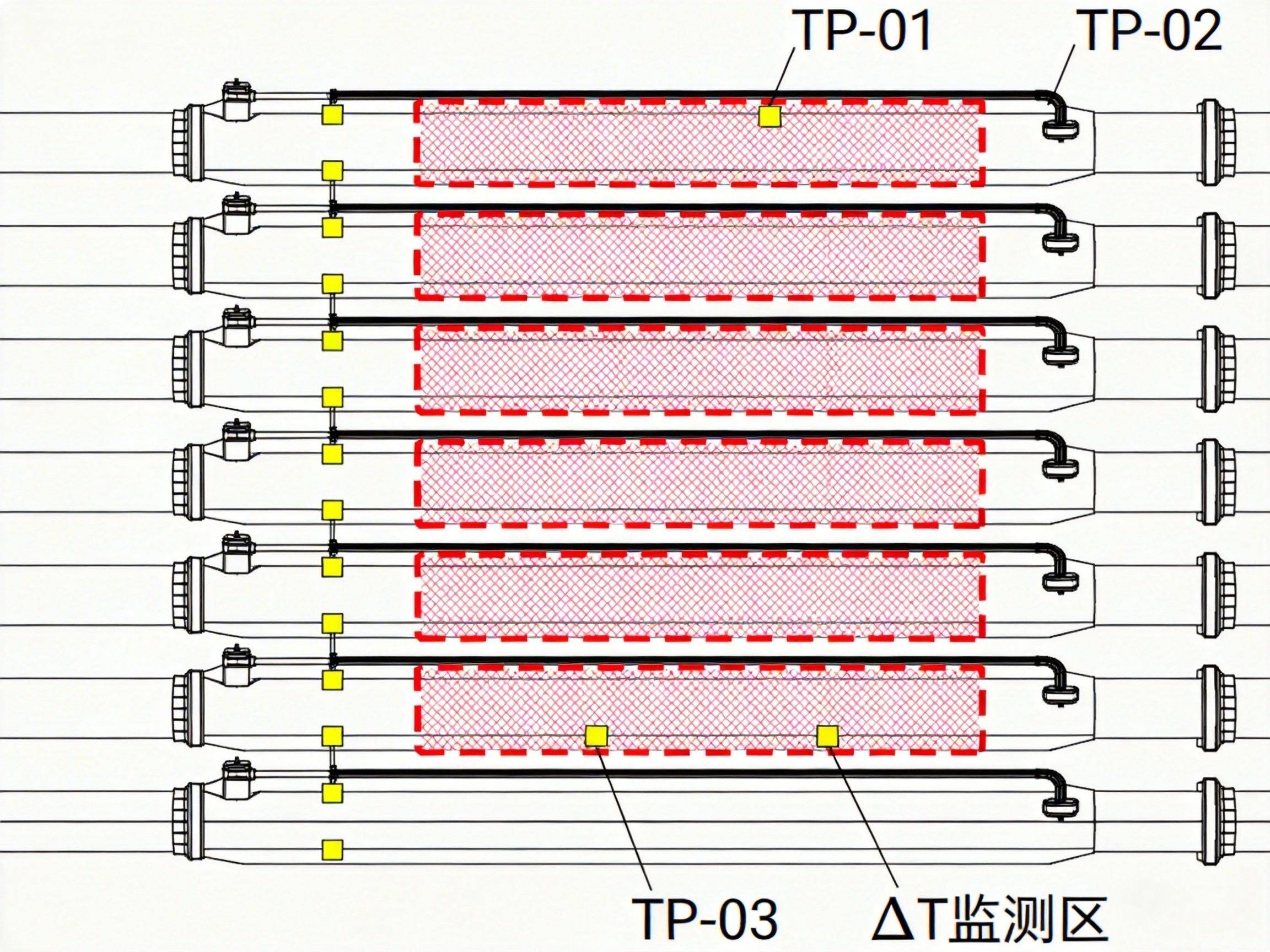

管间温差是导致热应力拉裂的直接原因。在线监测系统在易拉裂管附近的水冷壁管出口位置加密布置热电偶，实时采集管壁温度。

系统自动计算相邻管道温差，当温差超过50℃时立即预警；同时基于温差计算热应力值，评估拉裂风险；并结合历史数据建立预测模型，提前预警危险壁温。

当某根管子温度异常升高、与相邻管子温差持续扩大，系统第一时间提醒运行人员调整燃烧、优化配水，将拉裂风险消灭在萌芽状态。

如何在线监测变形？——给鳍片加上“感应神经”

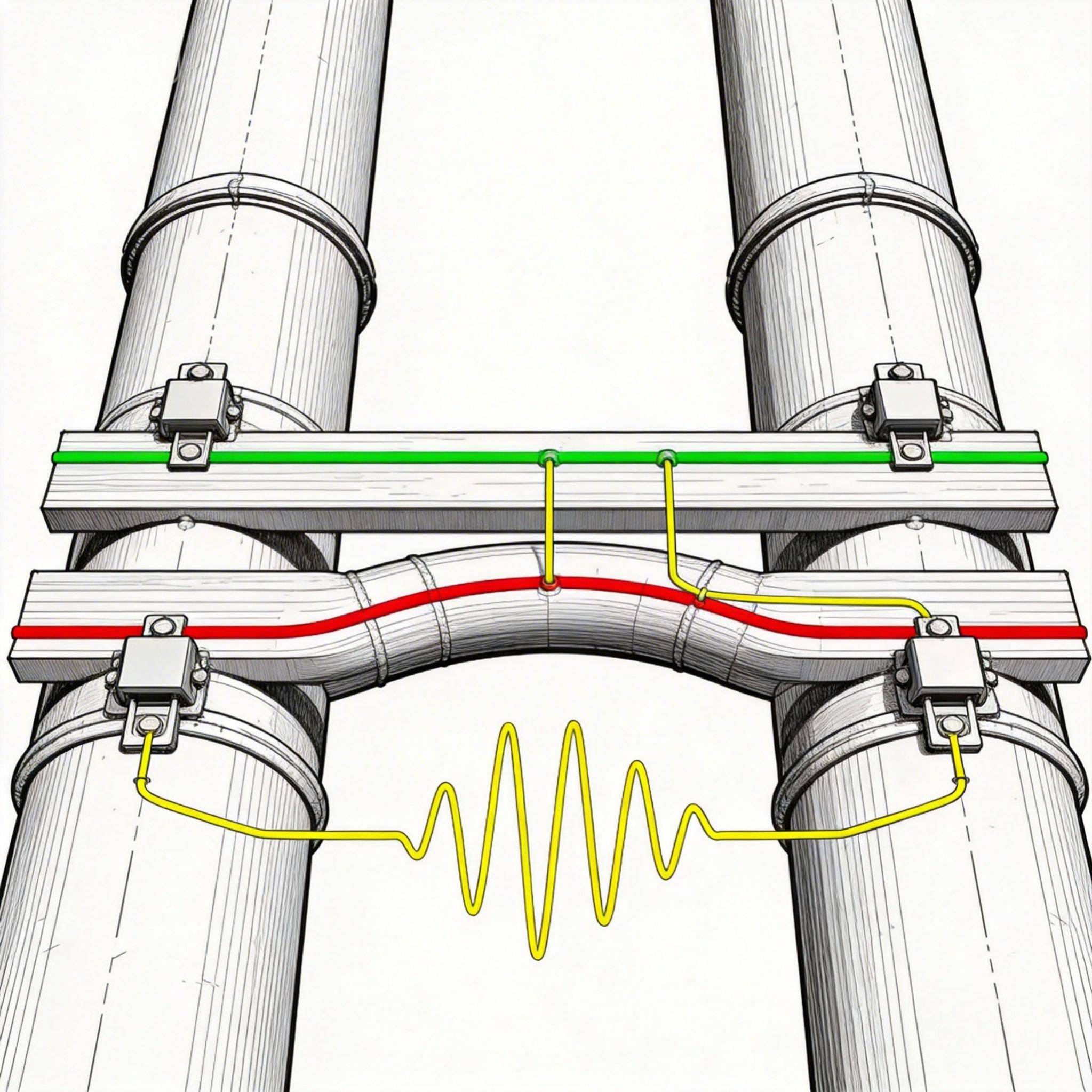

鼓包、弯曲是拉裂的前兆。系统在两个水冷壁管道之间焊接条形板，内外侧各焊接一个高温应变片。当水冷壁发生鼓包变形时，条形板随之弯曲，内外侧应变片产生相反的应变信号。

在线监测系统根据应变值计算实际扰度（鼓包高度），实时监测变形程度，记录变形趋势。当变形量持续增大、停炉后不回缩，说明已发生塑性变形，需要安排检修。

曾经肉眼难以发现的微小变形，如今被实时感知、精准量化。

从“被动抢修”到“主动预防”

当在线监测系统全面部署，它所承载的价值远超技术本身。

首先，这是安全管理的跃升。 7×24小时实时监测，膨胀异常、温差过大、微小变形，任何一丝异常都逃不过系统的“眼睛”。曾经“看不见”的隐患，如今被提前预警、及时处置。

其次，这是运行优化的精准化。 通过膨胀曲线、温度分布、热应力数据，运行人员可以精准调整燃烧、优化启停速率，从源头上减少热应力损伤，延长水冷壁寿命。

最后，这是从“被动抢修”到“主动预防”的理念变革。 在线监测不仅告诉你“现在如何”，更通过趋势分析告诉你“将要如何”。当膨胀速率异常升高、温差持续扩大、变形量不断增大，系统提前预警，检修人员从容计划，避免非停事故发生。

当每一寸管壁的膨胀都被实时感知，每一次温差超标都被精准捕捉，每一个微小变形都被及时预警——水冷壁，便真正实现了从“被动承受”到“主动防护”的伟大跨越。
