一、 功能简介

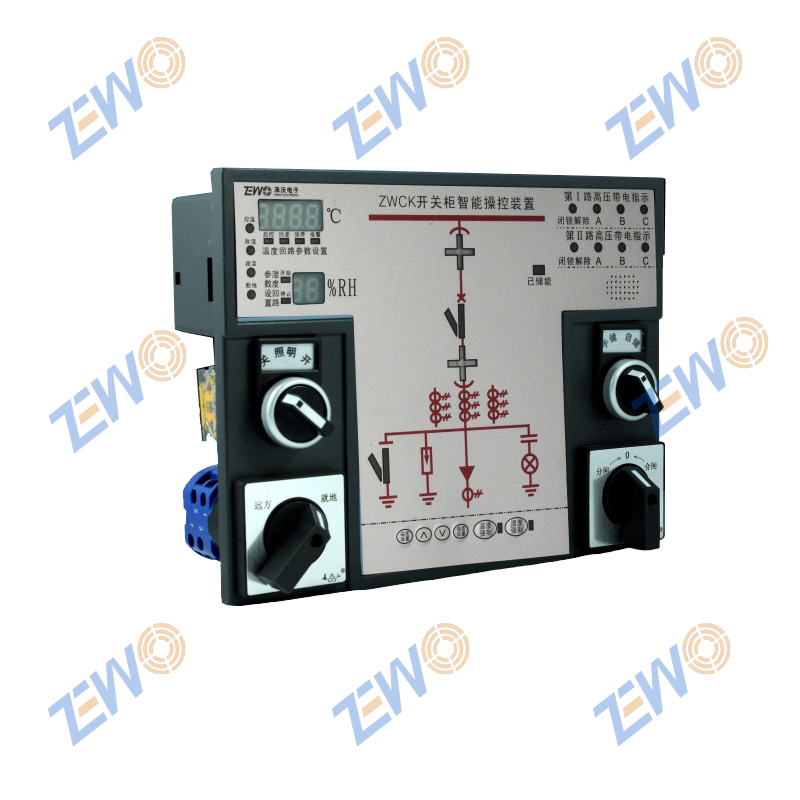

ZWCK系列开关柜智能操控装置是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。该系列产品功能强大，具有动态一次模拟图、带电显示、温湿度设置、自动进行温湿度控制、断路器分合状态显示、储能指示、接地开关状态指示，RS485通讯功能能给计算机监控网络提供遥测、遥信、遥控数据，更好的实现电力设施的无人值守和安全运行。可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电指示器、自动除湿和温度控制器等多种控制、指示装置。

二、适用范围

ZWCK系列开关状态智能操控仪是我公司针对目前3－35KV户内开关柜设计开发的一种新型多功能的模拟动态操控装置；本系列产品集多功能于一体，广泛适用于中置柜、固定柜、手车柜、环网柜等多种开关柜。

三、产品特点

智能化程度高：本系列产品采用单片机控制，不论是显示开关分合状态还是温湿度的设置、测量、控制等方面都较传统的开关状态显示仪有了更高的智能化功能。各操作功能单元相互独立，可根据客户及产品的应用要求任意组合，来实现不同的功能，满足客户不同的需求。

可靠性高：本系列产品采用工业级电子元件，部分主要元件采用日本、美国等进口元件，同时采用了独特的抗干扰技术，抗电磁干扰性能符合GB/T 17626-2006的标准要求，从而更好的保证了该产品的高可靠性。

产品外观：该系列产品外观设计精美新颖，人机界面好，操作更加简单，更好的避免误操作。

四、主要技术特性：

1. 主要工作参数

模拟指示工作电源：AC220V  DC220V   DC110V

整机功耗：≤10VA

环境温度：－40～85℃

相对湿度：≤95％RH

耐压强度：外壳与端子间≥ AC2000V  1min

绝缘强度：外壳与端子间≥100兆欧

2.模拟显示部分（如图1-1所示）

上电后，装置自检，指示灯和发光管发光，自检结束后进入指示状态；装置大约一个小时会对重要器件如存储器、通讯电路、传感器等等进行定时自检，出现异常报警灯闪烁。

2.1断路器状态指示：无源触点输入

        断路器合闸时，红色01模拟条发光；

断路器分闸时，绿色02模拟条发光；

2.2手车位置指示：无源触点输入

工作位置触点闭合时，红色03①03②垂直模拟条发光，指示断路器位于工作位置；

试验位置触点闭合时，绿色04①04②水平模拟条发光，指示断路器位于试验位置；

手车位于试验位置与工作位置之间时，发光条红色03①、03②和绿色04①、04②同时闪烁；

手车移出开关柜，发光条红色03①、03②和绿色04①、04②均不发光，指示手车已断电

2.3接地位置指示：无源触点输入

无源触点输入闭合时，红色05模拟条发光，指示接地开关合闸；

无源触点输入断开时，绿色06模拟条发光，指示接地开关分闸；

2.4弹簧储能指示：无源触点输入闭合，07黄色储能灯亮，指示断路器已储能。

注：以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。

2.5 智能语音防误提示功能（选配）：

1）当断路器处于合闸状态，误将手车从试验位置推至工作位置时，提示“请分断路器”

2）接地开关合闸状态，误将手车从试验位置推至工作位置时，提示“请分接地开关”

3）断路器合闸状态，接地开关合闸状态，误将手车从试验位置推至工作位置时，提示“请分断路器、请分接地开关”

3. 高压带电指示部分（如图1-2所示）。

LED启辉电压（kV）：额定相电压×0.15~0.65

闭锁启控电压（kV）：额定相电压×0.65

当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作

强制闭锁控制电源：AC220V，可保证闭锁部分可靠工作；运行中控制电

源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。

带电传感器要求：带电传感器其输出短路电流必须达到220μA±10%。

高压带电自检：当主机带电而三相不带电时，此时按下 “自检开关”（自复位按钮），三相高

         压带电指示灯亮，闭锁解除指示灯灭，闭锁输出断开。

       在对开关柜一次系统做工频耐压试验时，请拔出所有端子。

4. 温湿度控制部分

4.1 负载电源：AC220V

4.2 控制方式：

4.2.1模拟式：湿度≥85%±5%RH时启动负载，当环境湿度≤75%±5%RH，凝露解除加热退出；当环境温度≤5℃±2℃时启动负载，回差5℃±2℃。

手动/自动：2路温湿度控制单元分别具有独立的手动开关，按下对应键，则对应负载工作， 指示灯亮；

两个强制输出按键旁边均有对应指示灯，处于强制工作状态时对应指示灯亮，自动状态时则指示灯灭

4.3 负载输出继电器触点功率：额定功率阻性负载AC220V 5A。

4.4 负载断线报警：当负载不能正常工作时，面板上“断线”指示灯亮。

4.5 传感器：有两组传感器，分别都是一路温度与一路湿度控制。

传感器接线：引线的线缆上两端套有注明文字的白色热缩套管，连接传感器一端的引线套管

   上，标注“传感器类型”，指示引线连接的传感器类型；连接主设备一端的引线套管上，

   标注“传感器类型及接线端口”，指示引线连接的主设备端口。

表1温湿度传感器接线引线套管标识对照表

5.验电功能：测试高压用电设备是否带电。

6.核相功能：为高压配电时母联柜与其它柜体电气连接时高压输入同相校验使用.

7. 通讯功能(选配)：MODBUS协议方式，RS485接口。
