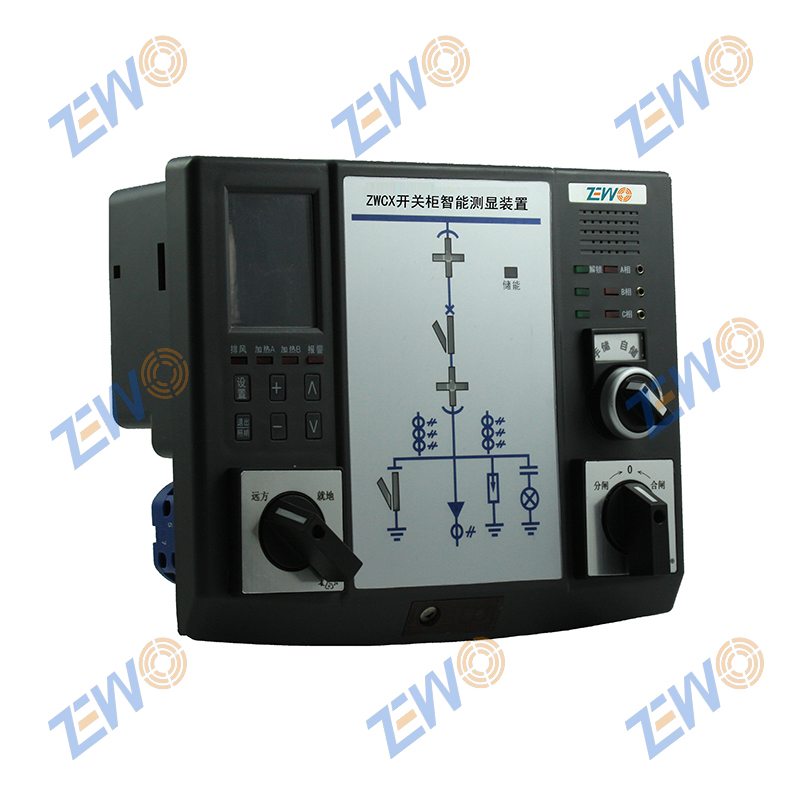

一、产品简介
ZWCX系列开关柜智能测显装置是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态测显装置。该产品功能强大，具有一次回路模拟图、带电显示及闭锁、温湿度控制、远方/就地操作功能、断路器分合闸状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示、预分预合闪光指示、人体感应带电提示及柜内照明、语音防误提示、触头/电缆搭接头测温功能、电力参数测量功能（如三相瞬时电压、电流等等）、局放监测、RS485远程通信等功能。该产品可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电（闭锁）指示器、自动除湿和温度控制器等多种控制、指示装置。
二、执行标准
下列规范所包含的条文，通过在本规范中的引用而成为本规范的条文。在规范出版时，所有版本均为有效。所有的标准、规范都会被修订，使用规范的各方应探讨使用下列标准、规范最新版本的可能性。
高压开关设备和控制设备标准的共用技术要求 DL/T 593
3.6kV～40.5kV 交流金属封闭开关设备和控制设备 DL/T 404
3.6kV～40.5kV 交流金属封闭开关设备和控制设备 GB 3906
高电压试验技术 第一部分：一般试验要求 GB/T 16927.1
高电压试验技术 第二部分：测量系统 GB/T 16927.2
高电压试验技术 第 3 部分: 现场试验的定义及要求 GB/T 16927.3
局部放电测量 GB/T 7354
电磁兼容 试验和测量技术 抗扰度试验总论 GBT17626.1-2006
高压带电显示装置 GB 25081-2010
三、应用领域
开关柜智能测显装置是我公司针对目前3～35kV户内开关柜设计开发的一种新型多功能的模拟动态测显装置；本产品集多功能于一体，广泛适用于中置柜、固定柜、手车柜、环网柜等多种开关柜。
四、产品特点
智能化程度高；
可靠性高；
抗干扰性强；
无线测温、局放、避雷器监测器接收；
支持局放检测接收。
五、产品技术参数
工作环境 | -40℃～80℃ ,≤95%RH |
供电方式 | AC85～265V，DC110/220V |
工作功耗 | ≤5W |
工作频段 | 433MHz |
传输距离 | ≤100m（空旷） |
接收灵敏度 | -110dBm |
屏幕规格 | 2.4英寸LCD屏 |
显示数量 | 节点温度36点+避雷器监测器（3个）+脉冲电流局放三相+五合一局放传感器（2个）（选配） |
显示温度变化曲线 | 最长2.5小时，最短5分钟 |
通讯方式 | RS485，2400bps/4800bps/9600bps/19200bps可调，标准Modbus-RTU协议，通讯距离<1200米 |
存储功能 | 最长2.5小时历史数据 |
报警功能 | 内置蜂鸣器、数值字体颜色变化 |
耐压强度 | 外壳与端子间≥ AC2000V 1min |
绝缘强度 | 外壳与端子间≥100兆欧 |
防护等级 | IP30 |
安装方式 | 嵌入式 |
开孔尺寸 | 220×165mm |
扩展功能 | 局放 | 脉冲电流法 | 0~2000pC |
功率计量 |
|
六、产品安装

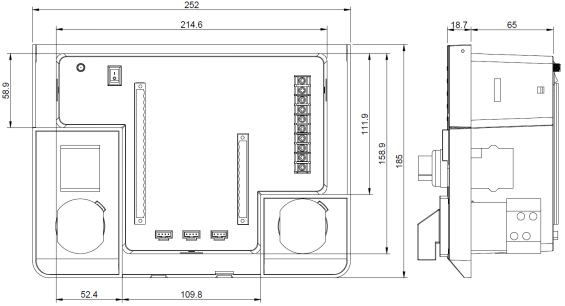

7.1. 外形尺寸（单位：mm，公差：±1%）：
