一、概述

在很多户内、户外电气设备中，空气湿度和如何解决在设备中除湿是往往被忽略的问题。当设备运行一段时间，由于在湿度过高影响下，电气绝缘强度降低，电气设备就会出现问题。由于湿度的影响是个慢性过程，一般都得不到及时的处理，等到设备彻底不能运转时才组织维修。这样一方面增大了维修的难度和强度，影响生产而且提高了维修成本，可能造成重大的安全事故。因此确保电气设备能够在合理的温湿度环境下运行就显得尤为重要。

二、产品特点

智能除湿装置广泛用于对湿度要求较高的配电柜、环网柜、开关柜、电气控制箱、箱式变电站等各种电力和通讯设备，能够有效地降低柜内环境气体的湿度，以避免电子元器件表面结露，并且通过导流管排出柜外，降低绝缘器件的高压击穿风险，提高器件的可靠性，从根本上解决了电柜常见的湿度困扰。

智能除湿装置具有高精度、低能耗、低噪音以及除湿性能稳定、除湿效果显著、湿度可自动控制等特点，操作简单、方便、省电、智能除湿装置能快速降柜内空气湿度，除湿效率高；体积小，安装方便；功耗低，节能环保；铝合金外壳设计，耐腐蚀性高，防止生锈。

三、工作原理

智能除湿装置是采用半导体冷凝技术，利用半导体的集成特性，在通电后导体间会产生珀尔帖效应，在晶体结点上产生吸热或放热现象。冷端通过冷凝片与空气接触，降低空气的饱和含水量，当空气中的含水量高于饱和浓度，空气中的水分就会冷凝成水排出柜外；晶体结点热端与散热片连接，通过风扇将干燥空气送回柜内，柜内空气循环流通，降低柜内湿度，达到良好除湿效果。

四、产品性能

4.1 、适用环境

环境温度：-25~+65℃ , 特殊地区不低于-35℃

环境湿度：空气相对湿度日平均值≤95%RH，月平均值≤90%RH

海拔高度：≤3000 米

大气条件：水蒸汽压力日平均值≤2.2kPa，月平均值不超过 1.8kPa

4.2 、技术参数

工作电源：AC/DC85～265V 50/60Hz 或 DC48V 或 DC24V（需订货时注明）

额定频率：50/60Hz

除湿功率：40±3W

额定功率：45W（MAX）

除湿量：350±10%ml/天（工况环境：温度 35℃、湿度 90%RH）

除湿空间：≤2.5m3

温度测量范围：-10℃~+75℃ , 精度±1℃

湿度测量范围：10%RH～99%RH，精度±3%RH

湿度启控值：65%RH（默认值），10%RH～95%RH 手动可调

显示方式：数码管显示

除湿方式：冷凝除湿

排水方式：硅胶软管排水

其他可选功能：故障报警输出、RS485 通讯

绝缘电阻：输入、输出、电源对外壳>500MΩ

五、面板显示及操作说明

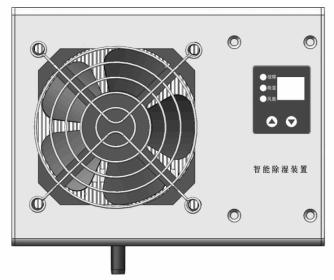

智能除湿装置面板示意图

1 ）指示灯

装置故障报警指示灯“故障 ”，红色

除湿状态指示灯“除湿 ”，蓝色

风扇状态指示灯“风扇 ”，绿色

2）环境湿度值显示及阈值设置窗口，二位数码管，显示单位为“%RH ”

3）湿度阈值设置及温度显示按钮，“▲ ”为增加按钮，“ ▼ ”为减小按钮

5.2 、操作调试

1 ）根据现场环境湿度显示值进行调节智能除湿装置湿度阈值，当环境湿度大于智能除湿装置设定阈值时，智能除湿装置开始工作；

2）当环境湿度值小于智能除湿装置阈值或上调智能除湿装置阈值至阈值大于环境湿度值 10%RH 时，智能除湿装置停止工作；

3）默认出厂阈值设置为65%RH；

六、外形尺寸及安装接线图

6.1 、外形尺寸图

智能除湿装置主机外形尺寸为 143×110×58mm；可采用支架安装或导轨式安装；支架安装孔距为90mm ，安装孔直径为Φ6mm；导轨式安装尺寸可采用 35mm 导轨进行安装

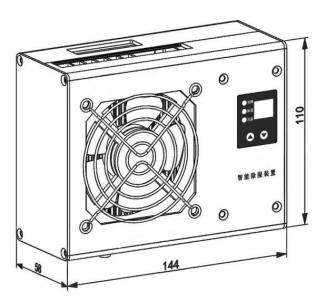

主机外形尺寸图

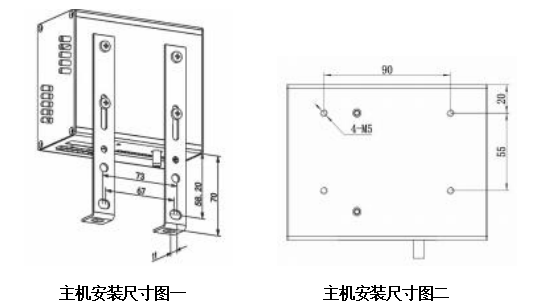

6.2  安装尺寸图

6.3 、电气接线图

智能除湿装置接线图

智能除湿装置端子说明

6.4 、安装步骤

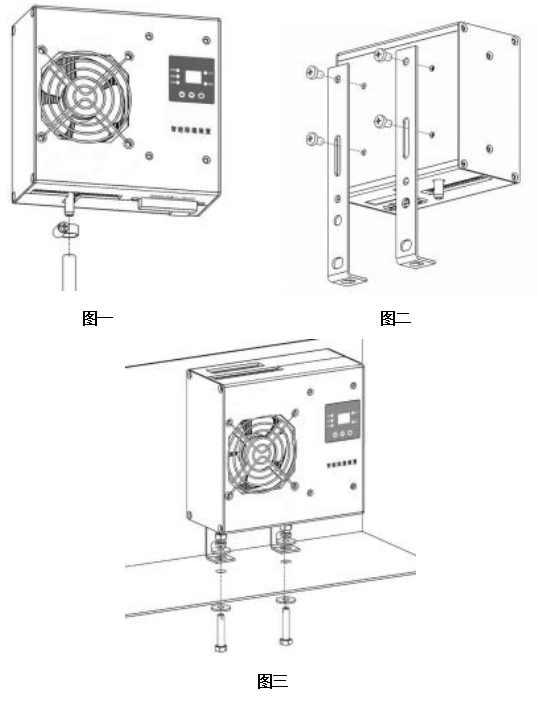

6.4.1  支架安装方式

安装步骤：①把水管安装在水槽出水口上，并用配套卡箍进行固定；

②把固定支架用 M5×9 螺丝固定在智能除湿装置后壳上；

③电源线接入 2P 接线端子标号 1 、2 上，端子 485 口跟据客户需求进行接入；

④把接好线的 2P 端子插在智能除湿装置上，确认端子是否安装牢

固；

⑤智能除湿装置安装在柜体内应，用 M6×20 的螺栓套件进行固定；

⑥智能除湿装置安装好后，把排水管延伸至电缆沟或排水沟内；

注：具体安装时，智能除湿装置应远离电缆和高压带电体；电源接线时，应注意电源正负方向；

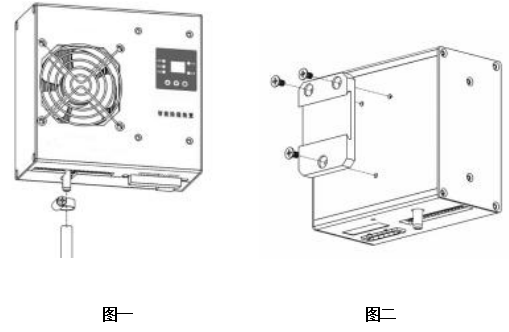

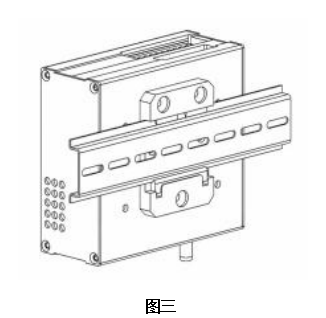

6.4.2 导轨安装方式
