一、 产品概述

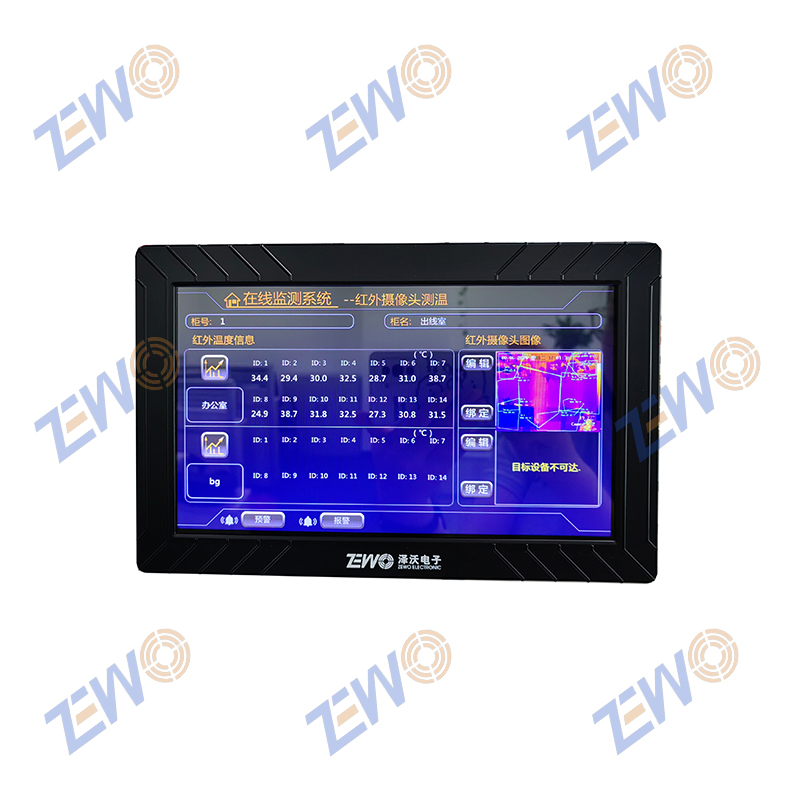

我公司针对电力、电气设备连接点温度变化、局放，避雷器泄漏电流变化等故障隐患，无法实时监测电气设备内部运行状态，因此开发了能够实时监测温度、避雷器泄漏电流及雷击次数、局放、红外可见光及视频等信息的新一代产品ZWMTA-V2无线数据接收终端。该产品采用超低功耗设计、RF无线隔离、光电隔离技术，具有隔离彻底、抗干扰能力强、工作可靠、安装方便等特点，很好的解决了高电压状态下的各种数据监测问题。
我公司是能源行业标准 NB/T 42086-2016《无线测温装置技术要求》的主要起草单位。
二、 应用领域
各种高低压开关柜及开关柜触头及接点温湿度、局放，避雷器泄漏电流及雷击次数等电气设备的在线监测。
三、 技术参数
基本参数 | 工作环境 | -20～55℃，≤95%RH |
工作电源 | AC/DC：85～264V |
RF工作频段 | 433MHz |
2.4GHz/470MHz《Q/GDW 12020-2019 输变电设备物联网微功率无线网通信协议》 |
RF接收灵敏度 | -110dBm |
RF传输距离 | 0.4～300m |
最大功耗 | ≤5W |
显示方式 | LCD 7寸/10寸电容触控彩屏 |
采集点数 | ≤1200个或100柜 |
红外卡片机 | 最多接入200台 |
存储报警图片：每台卡片机40张（可见光和红外各20张） |
历史数据 | ≤500万条或90天 |
历史曲线查询 | 当前设定查询时间前2、4、8、12、24小时曲线 |
超限报警 | 二级报警（预警、报警） |
报警阈值 | 可设（每个传感器可分别设置不同的报警值） |
报警方式 | 内置蜂鸣器、继电器输出、数值字体颜色变化 |
报警输出 | 干节点（AC220V/3A） |
告警历史数据 | ≤1万条或90天 |
可扩展槽位 | 2个: A、B槽位 |
语言种类 | ü 中文(简体)—出厂默认语言 ü 英文 |
通讯参数 | RS485（标配2路） | (1) 波特率：可配置、默认9600；数据位：8；校验位：无；停止位：1； (2) 寄存器存储数据采用有符号类型（signed short），负数采用“补码”表示； (3) CRC校验：采用CRC-16： X^16+X^15+X^12+1； (4) 标准Modbus-RTU协议、私有协议 |
以太网（选配） | 10/100Mbps，标准 TCP/IP、UDP协议 |
4G（选配） | 标准 TCP/IP、UDP协议 |
安装参数 | 安装方式 | 导轨式、嵌入式 |
外形尺寸（长*宽*高） | 7寸：211*141*48（mm） 10寸：267*171*56（mm） |
开孔尺寸 | 201+1*131+1mm |
四、扩展功能
扩展功能 | 扩展槽A | 扩展槽B |
RS485板卡 | - | 2路 |
RJ45板卡 | 支持 | - |
4G板卡 | 支持 | 支持 |
2.4G板卡 | 支持 | 支持 |
470M板卡 | 支持 | 支持 |
注：4G板卡安装SIM卡时不支持热插拔。
点击下载获取更多产品信息
ZWMTA-V2无线数据接收终端说明书20241017.pdf
