一、功能简介

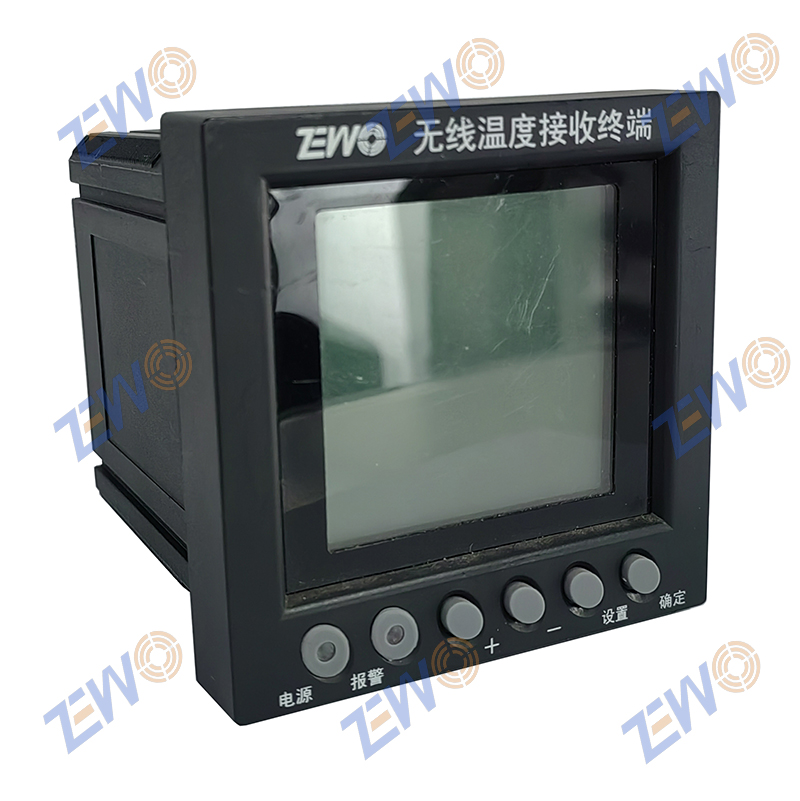

在电力系统中，温度是表征设备运行是否正常的一个重要参数。变电站的开关、刀闸、变压器是重要的电器设备。在长期运行过程中，因老化、表面氧化腐蚀、连接不紧密、紧固螺栓松动或接触电阻过大而导致发热，而这些发热部位的温度无法在运行时发现，最终导致火灾事故发生。无线测温、烟感系统是一种测量准确、可靠性高、安装简便的监测系统。它采用成熟的传感技术和独特的无线通信技术进行信号传输，及时发现事故的早期征兆并采取有效措施，预防事故的发生。无线接收终端是为了结合本公司无线产品的使用而特地研发的，主要用于无线测温、烟感传感器的接收和显示，并通过RS485将信息传送到后台系统。

二、应用领域

主要适用于各种高低压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等电气设备的温度及烟雾在线监测。

三、产品特点

 免去人工巡检；

 抗干扰性强；；

 液晶显示；

 历史曲线显示。

四、技术参数

五、硬件安装

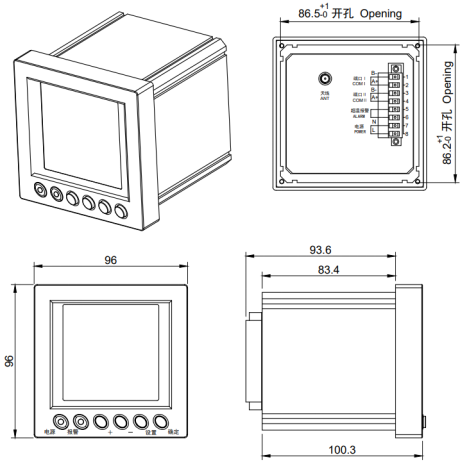

1、 外形尺寸（单位：mm）：

2、 产品安装

2.1、 安装位置：开关柜或配电箱；

2.2、 接线方式：

如下图所示：

电源：AC85～264V 50Hz ,DC110～220V

超温报警：温度超温报警端口

端口I：第I路RS485通讯端口

端口II：第II路RS485通讯端口

(注意：通过通讯参数设置界面（图10）可以更改端口状态，

其中端口I、端口II都可以设置为Modbus协议通讯，但两

个端口状态只能选择一路作为Modbus协议通讯，若两路都设

为Modbus协议通讯时只有端口I有效。)

2.3、 安装方式

2.3.1 嵌入式安装：

2.3.1.1 将主机穿过柜门后用安装架固定在柜门上，如下图所示；

2.3.1.2 插上接好端子和天线即可。

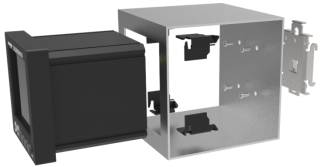

2.3.2 35mm导轨式安装：

2.3.2.1 用螺丝把金属导轨卡扣在铝方管固定框上，如下图所示；

2.3.2.2 将主机穿过铝方管固定框后用安装架固定在铝方管固定框上；

2.3.2.3 插上接好端子和天线；

2.3.2.4 然后将装好安装的主机，卡在35mm导轨上即可。
