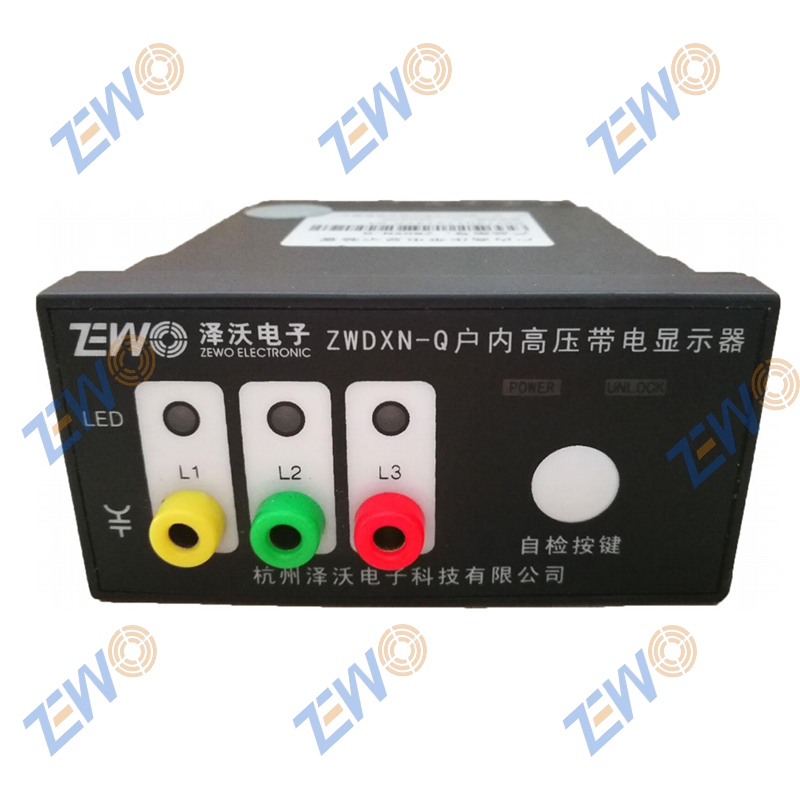

一、产品简介

户内高压带电显示装置是一种直接安装在室内电气设备上，直观显示电气设备是否带有运行电压的提示性安全装置。当设备带有运行电压时，该显示装置带电指示灯亮，警示操作人员高压设备带电；无电时则带电指示灯不亮。一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示是否带电的场所。为方便用户现场进行回路验电核相，显示装置面板设置了验电核相测试端。

户内高压带电显示装置由三个传感器和一个显示装置经屏蔽导线连接组成，适用于额定频率50Hz，额定电压40.5KV以下的户内高压电气设备。该装置能够反映回路带电状况，同时与电磁锁配合，可实现强制闭锁开关手柄﹑阀门等功能。带电显示和强制闭锁均受同一高压信号所控制，电路系统相互独立﹑互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出现故障，电磁锁仍处于闭锁状态，达到防止误操作，误入带电间隔的目的。显示装置具有强制闭锁功能：电气设备的高压线路带电时，显示装置将控制继电器（或电磁锁）闭锁高压电气化设备的接地开关（或电气间隔），仅在电气设备高压线路不带电，显示装置有辅助电源时，提供电气解锁。

二、执行标准

DL/T538-2006 《高压带电显示装置技术条件》

DL/T593《高压开关设备和控制设备标准的共用技术要求》

JB/T10305-2001 《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》

GB/T7354-2003 《局部放电测量》

三、工作条件

使用温度：－40～＋85℃；

环境相对湿度：日平均值不大于95％，月平均值不大于90％；

大气条件：空气相对湿度日平均值不大于95%，月平均值不大于90%；水蒸汽压力日平均值不　　超过2.2kPa，月平均值不超过1.8kPa；

环境条件：无明显污秽、无易燃、易爆化学腐蚀和盐雾场所。

  四、主要技术参数（表一）

五、高压带电显示装置适配电容量参数表（表二）

六、高压带电指示

  6.1 LED启辉电压（KV）

额定相电压（一次侧额定电压）×0.15～0.65，(如用市电试验时，请在输入端串联0.1uf/275V电容或30K/2W电阻)。

  6.2 强制闭锁启辉电压（KV）

额定相电压（一次侧额定电压）×0.65。

  6.3 强制闭锁控制

两路继电器无源输出，触点容量AC220V  3A×2。

   6.4 高压带电指示工作原理

当产品上电时，某一相带电时该相的带电指示灯亮，闭锁解除“UNLOCK”指示灯灭，带电闭锁输出断开；三相均不带电时，闭锁解除“UNLOCK”指示灯亮，带电闭锁输出闭合。

当产品未上电时（或断电情况下），带电闭锁输出一直为断开，闭锁解除“UNLOCK”不亮。但当某一相带电时，该相的带电指示灯会亮。

  6.5验电功能

测试高压用电设备是否带电。

  6.6 核相功能

为高压配电时母联柜与其它柜体电气连接时高压输入同相校验使用。

  6.7高压带电自检功能

当产品通电且三相不带电，自检开关保持按住时，三个带电指示灯亮，闭锁解除“UNLOCK”指示灯灭，闭锁输出断开，产品处于自检状态；当自检开关松开时，三个带电指示灯熄灭，闭锁解除“UNLOCK”指示灯亮，闭锁输出闭合，产品处于正常检测状态。

注：产品正常工作时，务必将自检开关保持松开状态。

在对开关柜一次系统做工频耐压试验时，请拔出所有端子。

七、产品外形尺寸及接线方式

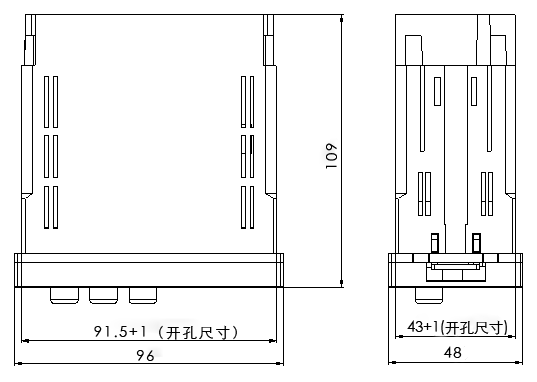

  7.1 安装方式

嵌入式安装，在开关柜面板上开92mm×44mm矩形孔将其装入，用安装架固定在面板上即可，产品外形尺寸见下图 71。

图7-1

7.2 接线方式

7.2.1端口接线说明

见图 72

5～8接高压带电传感器（8号是A相、7号

是B相、6号是C相、5号是接地）；

9～10接产品电源（10号相线/＋，9号

是中线/－）；

13～14接闭锁Ⅰ输出；

15～16接闭锁Ⅱ输出；

                                       图7-2

注意：如果只需要一路高压带电显示的功能，则只有闭锁Ⅰ有效！

7.2.2 现场布线要求

带电传感器与产品连接用的线缆必须采用屏蔽线且屏蔽层可靠接地，尽量与其他交流大电压线隔开一定距离，建议750px左右，防止产生感应电压。

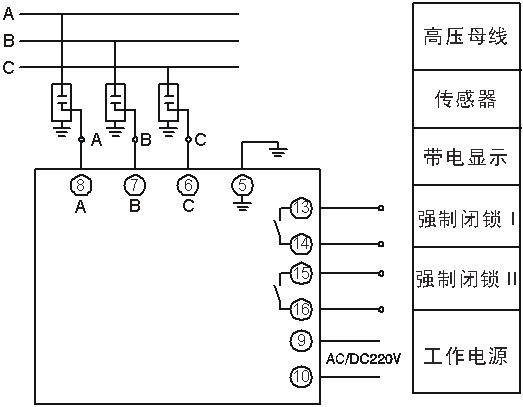

7.3 二次回路接线示意图

见下图 7-3。

图7-3
