一、 产品简介
脉冲电流法是当前普遍认可且广泛使用的一种局部放电量测试方法，其结果是以pC为单位的视在放电量，属于定量性质的测量，能客观反映电气设备的绝缘状态。IEC 对此在2000年制定了专门的检测标准。每一次局部放电现象都伴随着正负电荷的中和，表现为一个具有极陡上升沿的电流脉冲，脉冲电流法即通过测量该脉冲电流的大小来计算局部放电量的大小。基于脉冲电流法的局部放电测试通常用于电气设备的型式试验、出厂试验和其他离线测试中,通过无局部放电的可控升压测量系统实现测试。而实际运行设备现场由于存在各种形式的电磁干扰，并不具备相比于离线测试时的无局部放电升压测试条件，所以基于脉冲电流法的带电或在线局部放电测试应用较少。
根据上述特点，本公司进行了改进，采用先进软硬件相结合的消噪抗干扰技术，实现了该方法在运行高压开关柜设备中的应用。锐意创新，坚持走技术研发之路，确保产品技术领先，以满足当今企业客户对产品性能不断提升的要求，让客户充分的受益于我们的领先技术和出色的可靠性。
二、 应用领域
各种具备带电传感器的高低压电气设备，例如：开关柜、环网柜、环保柜等。
三、 产品特点
采用脉冲电流法（对标局放实验室），检测灵敏和结果准确。
具备A、B、C三相同时独立监测局放功能
具备局放图谱显示
具备三相带电指示
具备接地故障指示
具备接收节点测温传感器数据及显示
四、 执行标准
GB/T 7354-2003《局部放电测量》；
GB/T 6587-2012《电子测量仪器通用规范》；
DL/T 1498.1-2016《变电设备在线监测装置技术规范 第1部分：通则》；
GB/T 5169.16-2017《电工电子产品着火危险实验 第16部分：试验火焰50W水平与垂直火焰试验方法》；
GB/T 17626.2-2018《静电放电抗扰度试验》；
GB/T 2423.1-2008《电工电子产品环境试验 第2部分：试验方法 试验A：低温》；
GB/T 2423.2-2008《电工电子产品环境试验 第2部分：试验方法 试验B：高温》；
五、 产品技术参数
工作环境 | -40℃～70℃ ,≤95%RH |
海拔高度 | ＜4000m |
供电方式 | 100~240V AC 50/60Hz |
测量范围 | 0~2000pC |
测量精度 | ±20% |
测量方式 | 脉冲电流法 |
发包间隔 | 2分钟 |
无线通讯 | 无线：433MHz |
发射功率 | 10dBm |
传输距离 | ≤800m（空旷） |
有线通信 | RS485（MODBUS），RJ45（网口图谱）、USB（Type-C） |
匹配耦合电容 | 6.8PF-150PF |
适用电压等级 | 6kV、10kV、35kV、66kV |
带电指示 | LED |
液晶显示 | LCD |
继电器触点 | 5A/250V AC 5A/30V DC |
功耗 | ＜3W |
防护等级 | IP54 |
使用寿命 | 5年 |
安装方式 | 前面板安装、嵌入式需开孔 |
开孔尺寸 | 92mm*44mm |
六、 产品安装

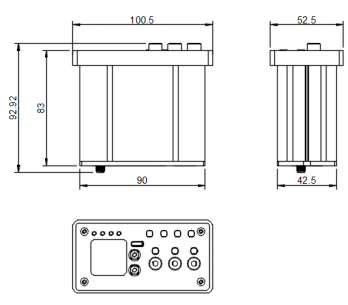

外形尺寸（单位：mm，公差：±1%）：
2. 示意说明

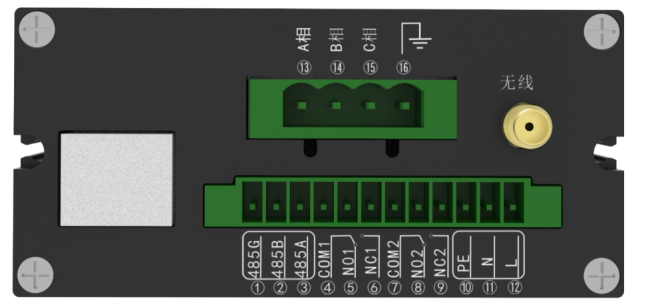

2.1. 后面板示意（双继电器）
下排
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
485G | 485B | 485A | COM1 | NO1 | NC1 | COM2 | NO2 | NC2 | PE | N | L |
左侧-网口：用于图谱数据传输。
2.1.1. 1 485G：485信号所对应的地
2.1.2. 2 B：485信号B
2.1.3. 3 A：485信号A
2.1.4. 4 COM1：报警输出公共端闭锁输出公共端
2.1.5. 5 NO1: 报警输出常开端闭锁输出常开端
2.1.6. 6 NC1：报警输出常闭端闭锁输出常闭端
2.1.7. 7 COM2：闭锁输出公共端
2.1.8. 8 NO2：闭锁输出常开端
2.1.9. 9 NC2：闭锁输出常闭端
2.1.10. 10 PE：交流电源的地
2.1.11. 11 L：交流L输入
2.1.12. 12 N：交流N输入
上排：
2.1.13. 13 A相：A相（黄色）带电传感器输出引线接入端
2.1.14. 14 B相：B相（绿色）带电传感器输出引线接入端
2.1.15. 15 C相：C相（红色）带电传感器输出引线接入端
2.1.16. 16 地：ABC三相屏蔽线接地输入端
右侧-天线：无线数据的收发。

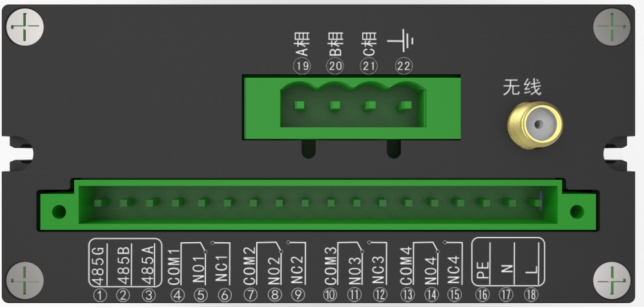

2.2. 后面板示意（四继电器）
下排
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
485G | 485B | 485A | COM1 | NO1 | NC1 | COM2 | NO2 | NC2 | COM3 | NO3 | NC3 | COM4 | NO4 | NC4 | PE | N | L |
左侧-网口：用于图谱数据传输（可选配）
2.2.1. 1 485G：485信号所对应的地
2.2.2. 2 B：485信号B
2.2.3. 3 A：485信号A
2.2.4. 4 COM1：闭锁输出公共端
2.2.5. 5 NO1：闭锁输出常开端
2.2.6. 6 NC1：闭锁输出常闭端
2.2.7. 7 COM2：闭锁输出公共端
2.2.8. 8 NO2：闭锁输出常开端
2.2.9. 9 NC2：闭锁输出常闭端
2.2.10. 10 COM3：闭锁输出公共端
2.2.11. 11 NO3：闭锁输出常开端
2.2.12. 12 NC3：闭锁输出常闭端
2.2.13. 13 COM4：故障报警公共端
2.2.14. 14 NO4：故障报警常闭端
2.2.15. 15 NC4：故障报警常开端
2.2.16. 16 PE：交流电源的地
2.2.17. 17 L：交流L输入
2.2.18. 18 N：交流N输入
上排：
2.2.19. 19 A相：A相（黄色）带电传感器输出引线接入端
2.2.20. 20 B相：B相（绿色）带电传感器输出引线接入端
2.2.21. 21 C相：C相（红色）带电传感器输出引线接入端
2.2.22. 22 地：ABC三相屏蔽线接地输入端
右侧-天线：无线数据的收发。

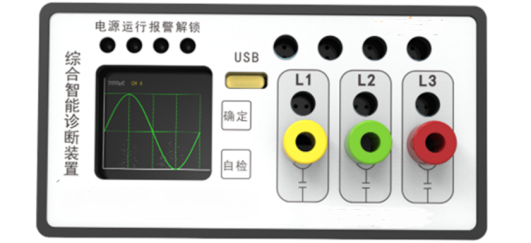

2.3. 前面板示意
2.3.1. 左上指示灯：电源指示灯、运行指示灯、报警指示灯、解锁指示灯；
2.3.2. 右上指示灯：A相电流故障报警、B相电流故障报警、C相电流故障报警、零序电流；
2.3.3. 右下指示灯：L1-A相带电指示灯、L2-B相带电指示灯、L3-C相带电指示灯；
2.3.4. 显示屏：显示监测的A、B、C三相局放信息、图谱信息、测温数据等；
2.3.5. USB：Type-C接口，用于设置设备配置信息，查看设备数据；
2.3.6. 按键：确定按键-息屏唤醒及屏幕界面切换、自检按键-设备三相带电指示自检功能；
2.3.7. 核相孔：黄绿红三色核相接口
