一、产品设计原理

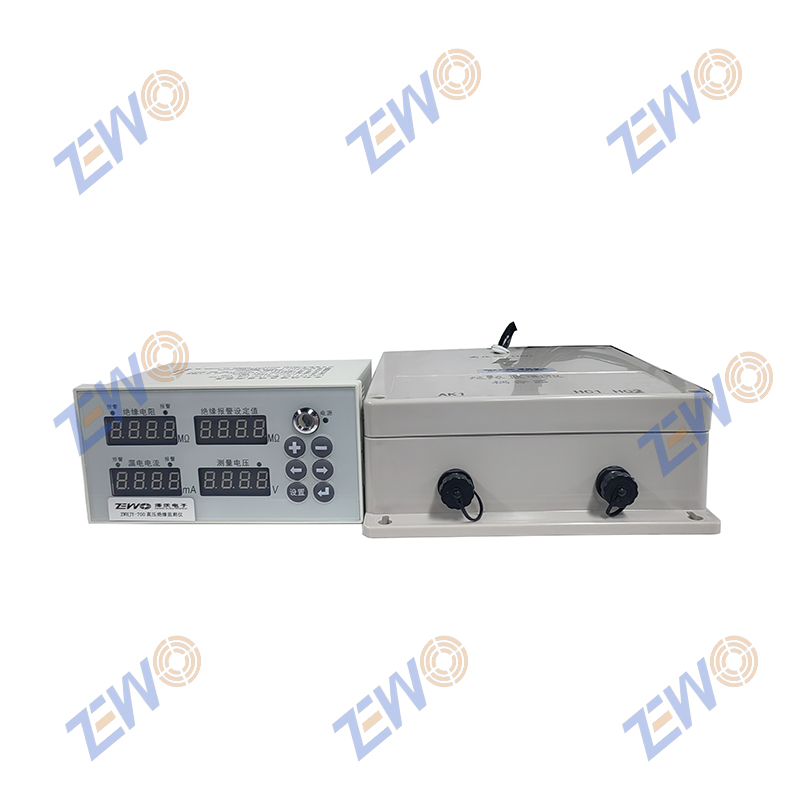

700型高压绝缘监测仪采用直流高压注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC2500v，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，虽然绝缘监测仪只是在母线断电后监测但考虑到其直接与高压母线连接因此绝缘监测仪还配一耦合器，用于对线路和绝缘监测仪主机的保护。
二、使用环境
工作环境：-10℃~50℃，无凝露
储存环境：-40℃~75℃，无凝露
三、系统主要功能
★ 电机停机时自动对电机绕组进行绝缘监测；
★ 电机上电时对电机回路进行剩余电流监测；
★ 仪表与电机开关进行连锁控制自动切换工作状态；
★ 支持在线绝缘电阻监测工作模式；
★ 适用于0-12KV电力系统电机或泵绕组绝缘监测；
★ 独立继电器报警输出；
★ 提供 1 路 RS485 通讯信号，标准 Modbus_RTU 读协议；
★ 创新的耦合器设计实现高低压分离安全且安装便利；
四、主要技术参数
项目 | 参数指标 | 精度等级 | 备注 |
供电电源 | AC 115-265V 50Hz |
|
|
额定功率 | 小于15W |
|
|
仪表外形尺寸/ 开孔尺寸 | 160*80/ 150*76 |
| 单位/mm |
耦合器尺寸 | 370*232*96 |
| 单位/mm |
电网额定电压 | 0-12KV |
|
|
绝缘电阻测量范围 | 1MΩ~2000MΩ | <3% | 纯电阻条件 |
2000MΩ~9999MΩ | <5% |
绝缘报警设定值 | 1MΩ~1999MΩ |
|
|
绝缘预警设定值 | 1MΩ~1999MΩ |
|
|
剩余电流报警设定值 | 10~2000 mA可设 |
|
|
测量信号电压 | DC2500V |
|
|
测量内阻 | ≧10M |
|
|
干接点输出特性 | 常闭触点，250VAC/5A；30V/5A； |
|
|
工作环境 | -10~50℃；无凝露 |
|
|
存储环境 | -40~75℃；无凝露 |
|
|
海拔 | 2000m |
|
|

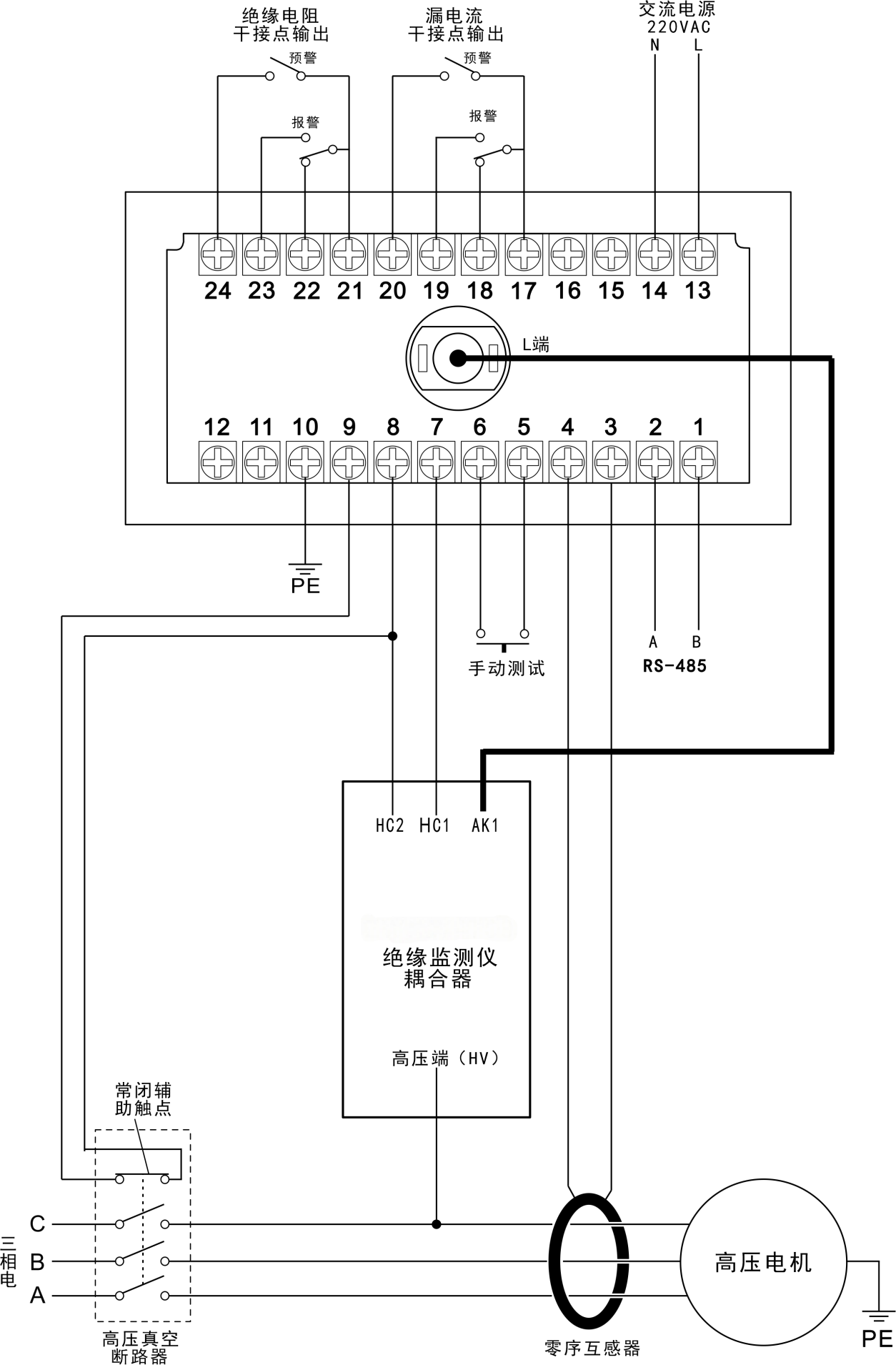

五、产品接线图
