一、功能简介
1807V2无线通讯中继器采用LCD显示、集无线数据接收、发射和RS485数据传输的设备，该设备处理速度快、稳定性高。通过此通讯中继器，用户可以轻松实现联网管理。该设备内部采用低功耗数据传输模块、集成度高、灵敏度高、传输距离远、抗干扰强等特点。主要作用是将收集到的数据通过RS485或网络等方式传送给后台。
二、应用领域
该设备主要使用于电力部门使用的各种户外端子箱、高低压开关柜、环网柜、各式箱型变电站、断路器机构箱以及其他相关领域，与我公司其它传感器配套组网使用。
三、产品特点
无线数据收发；
支持多种通讯方式；
液晶显示；
抗干扰强；
集成度高；
灵敏度高。
四、技术参数
工作环境 | -40℃～70℃ ,≤95%RH |
工作电压 | AC100～264 V、DC110/220V |
工作功耗 | ≤3W |
工作频段 | 433MHz |
接收灵敏度 | -110dBm |
传输距离 | ≤500m（空旷） |
屏幕规格 | 1.54英寸OLED |
分辨率 | 128 x 64 |
接收数量 | 1000只传感器 |
红外卡片机 | 可通过无线接收卡片机数据，最多32台 |
RS485通讯 | 速率：2400bps、4800bps、9600bps； |
接口：4路 |
协议：MODBUS-RTU、公司私有协议 |
无线远传 | 1路（433MHz），可配置为发射或接收 |
以太网通讯 | 1路（选配），协议：MODBUS-TCP、公司私有协议 |
光纤通讯 | 1路（选配），协议：MODBUS-RTU、公司私有协议 |
防护等级 | IP20 |
阻燃等级 | V-0 |
安装方式 | 导轨式 |
使用寿命 | 10年 |
注：以太网通讯和光纤通讯只能二选一。
五、硬件安装

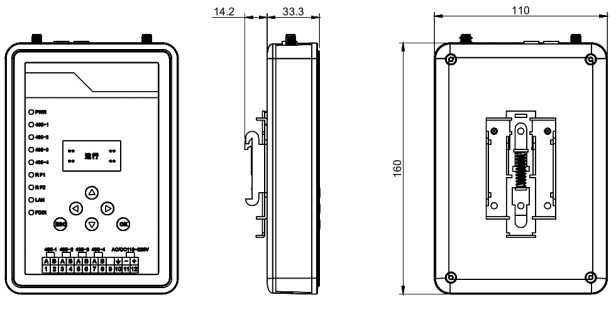

1. 外形尺寸（单位：mm，公差：±1%）：
2. 产品安装
2.1. 安装位置：开关柜或配置箱；

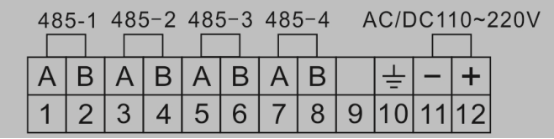

2.2. 接线方式：
电源输入：AC/DC110～220V，如图2；
RS485接口：可单独作为输入、输出、MODBUS通信；

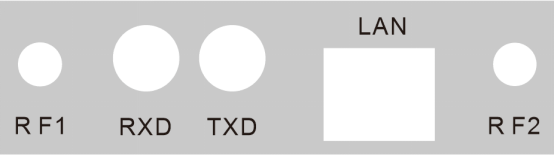

以太网/光纤通信端口：两端口二选一（选配）；
天线（RF1、RF2）：用于接收或转发信号；
