一、 产品简介

我公司针对电气设备缆线由于负载短路、负载突变等不确定因素造成缆线电流过大，或者由于材料老化、接触不良、电流过载等因素造成缆线使用隐患，研发了能够在强磁场，大电流，以及高温条件下长期稳定工作的无线电流传感器。

本产品是采用超低功耗设计，利用缆线周边存在的磁场能转换成电能供整个系统用电，无需外接电源，具有绿色环保、能量充分利用、免维护、电气隔离彻底、安装方便、抗干扰能力强、工作可靠等特点；本产品在线运行，可实时的将采集到的电流数据通过无线通讯，传输到监控终端，可自行选择配合后台实现缆线电流的准确监测。

二、 执行标准

GB/T 2423.1—2008  电工电子产品环境试验 第2部分：试验方法 试验A：低温

GB/T 2423.2—2008  电工电子产品环境试验 第2部分：试验方法 试验B：高温

GB/T 4208—2017  外壳防护等级（IP代码）

GB/T 11022—2020  高压开关设备和控制设备标准的共用技术要求

三、 应用领域

本产品可直接安装在箱式变、各种环网柜、电缆分支箱、变电所进出线和馈线分支处、输电线路及单芯电缆等位置，实现载流量的在线监测。

四、 产品特点

 数据无线发送；

 高精度采集感知；

 无源，免维护，采用电磁能供电；

 液晶显示，便于观察。

五、 产品技术参数

六、 产品安装

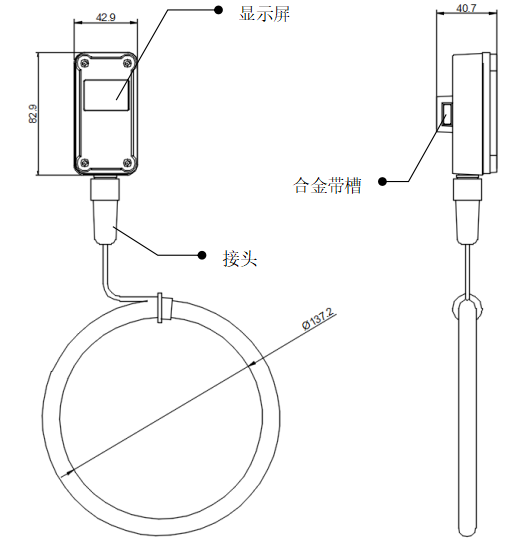

1. 外形尺寸（单位：mm，公差：±1%）：

注意：装于单芯线缆绝缘层外侧，线缆外径范围20到120mm。

2.  示意说明：

 合金带槽：配套的合金带从此穿过，从而给产品供电；

 显示屏：用于显示测量到的实时电流；

 接头：用于连接测量电流用的罗氏线圈。
