一、功能简介

在电力系统中，温度是表征一次设备运行是否正常的一个重要参数。尤其是一次设备的连接部位，由于设备制造的原因、设备受环境污染、设备长期运行、严重超载运行、触点氧化、电弧冲击等原因造成接触电阻增大，因此在电能传输时往往会在电缆连接处产生发热现象，而且，发热问题是一个不断累积的过程，如果不加以控制，发热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。

电缆沟是用以敷设和更换电力或电讯电缆设施的地下管道，也是被敷设电缆设施的围护结构，有矩形、圆形、拱形等管道结构形式。电缆接头是电缆绝缘的薄弱环节，电缆接头故障最容易导致电缆火灾事故，所以加强对电缆接头的监视和管理是电缆防火的重要环节，为解决电缆接头的发热问题，我公司专门开发了针对地缆沟电缆接头测温的在线监测系统，能及时发现电缆接头的温升现象，避免电缆接头在运行中着火。

采用该监测系统可以达到如下的目的：

1)         实现全天 24 小时不间断在线监测，监测数据一越限即报警（声光报警），制定科学检查，检修计划；

2)        提高管理效率，节约企业成本；

3)        避免危险区域人工巡检的困难和危险；

4)        实施预警报警系统，提前发现事故征兆，预防事故发生

5)        对各节点温度数据经行存储，以便随时查看及后期分析等。

我公司还是能源行业标准 NB/T 42086-2016《无线测温装置技术要求》的主要起草单位。

二、应用领域

各种高、低压变电站地缆沟、桥架等电气设备的温度在线监测。

三、技术参数

四、硬件安装

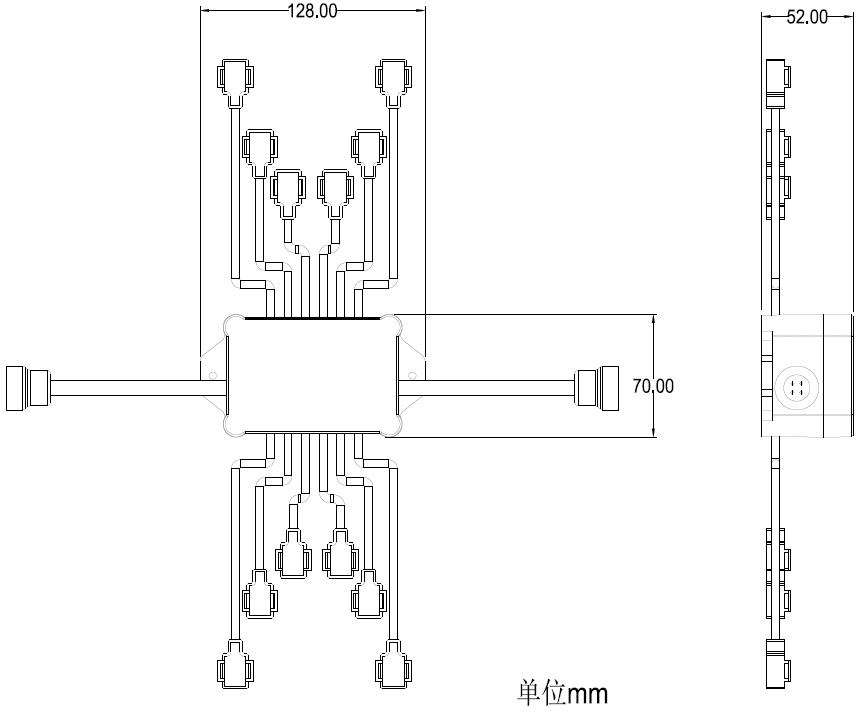

4.1  安装尺寸图（单位：mm ），探头尺寸：28*19*14mm

4.2  传感器安装

传感器通过铁丝固定在电缆上，实时监测电缆连接头、插接口、弯头等易发热部位。

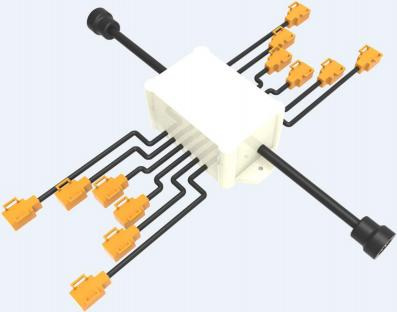

传感器展示图

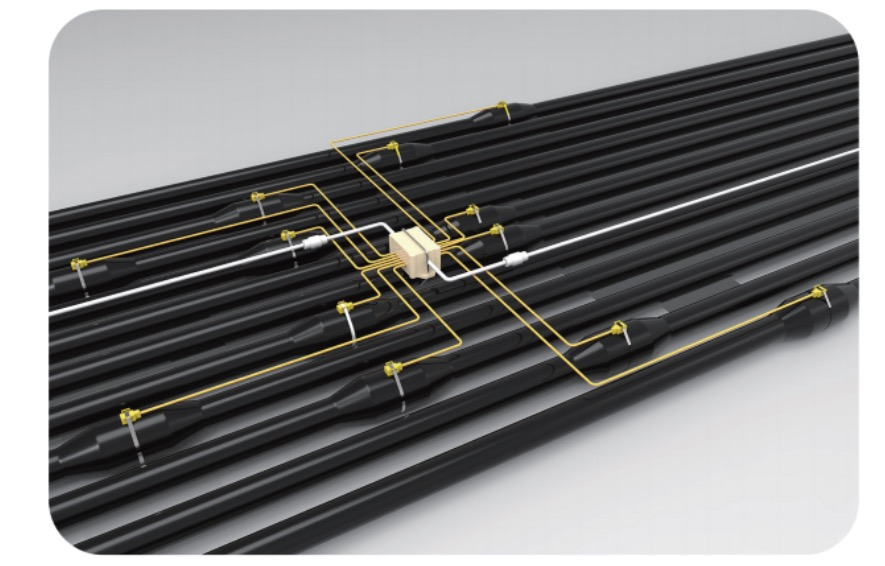

安装完成示意图

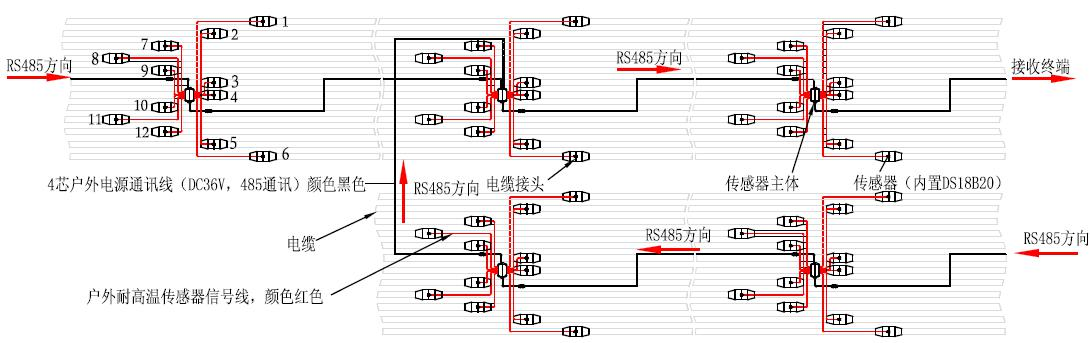

4.3传感器安装级联拓扑图

传感器安装拓扑图

点击下载具体内容
ZWMSA-10地缆沟测温传感器使用说明书.pdf
