一、 功能简介

随着国民经济的高速发展，各行各业对电力的需求量越来越大，对供电部门提供电力供应的质量（稳定性、不间断性及伴随服务）要求也越来越高，因此电网运行的安全性显得尤为重要。结合智能电网的发展，需要越来越多的智能化设备来监测低压柜的安全和运行信息。针对低压柜监测内容的多样性，需要监测设备要求具有综合监测的能力，监测多种数据量（例如导线温度、接头温度测量等）。为此我司开发一款低压柜测温传感器，本产品可对电气节点的温度信息进行采集，通过数据接收终端上传到后台，自动实现低压柜运行设备的实时温度监测与告警功能。

二、 应用领域

各种低压柜、抽屉柜等电气设备温度在线监测。

三、 产品特点

 无线通讯实时监测；

 抗干扰能力强；

 高精度采集感知；

 无需额外供电；

 成本低，最多可支持6点测温。

四、 技术参数

五、硬件安装

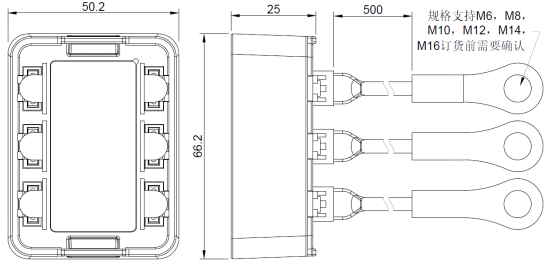

1. 外形尺寸（单位：mm，公差：±1%）：

2. 产品安装

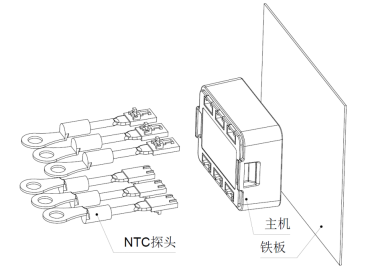

2.1. 磁吸式安装（三选一）：

2.1.1. 将主机吸附在柜子的铁板上；

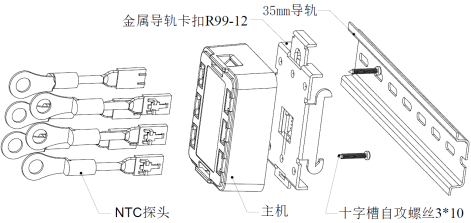

2.2. 35mm导轨式安装（三选一）：

2.2.1. 先将金属导轨卡扣R99-12固定在主机背面，后将主机卡在35mm导轨上，如下图。

2.2.2. 将主机卡在35mm导轨上。

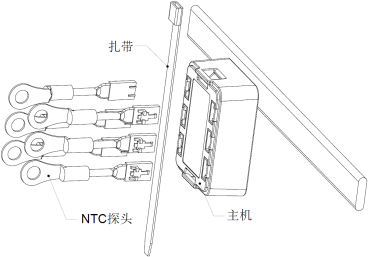

2.3. 捆绑式安装（三选一）:

2.3.1. 先将主机用扎带捆到母排或者柜体上；

2.4. 将NTC探头的套环处安装在电气节点的螺栓上后接入主机，并且记录安装点，主机上最小两个编号探头确认有电才能运行, 如下图。
