一、 产品简介

我公司针对户外高压线路导流股线电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温

度过高，且不宜探测的故障隐患，开发了能够在高电压、大电流、以及在高温下长期稳定工作的ZWMSA-16-V2系列耐张线夹太阳能无线温度传感器。

该产品采用超低功耗设计、太阳能收集技术，无需电池、射频通讯、CRC校验等技术，具有绿色环保、免维护、电气隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高空、高电压状态下的温度测量问题。实时将采集到的温度数据，通过射频通讯，传输到监控终端上，实现准确的测量。

我公司是能源行业标准 NB/T 42086-2016《无线测温装置技术要求》的主要起草单位。

二、 执行标准

l NB/T 42086—2016  无线测温装置技术要求

l GB/T 2423.1—2008  电工电子产品环境试验 第2部分：试验方法 试验A：低温

l GB/T 2423.2—2008  电工电子产品环境试验 第2部分：试验方法 试验B：高温

l GB/T 4208—2017  外壳防护等级（IP代码

l GB/T 11022—2020  高压开关设备和控制设备标准的共用技术要求

三、应用领域

各种户外高压股线搭接头、变压器进出线、电缆进出线搭接头等户外电气设备的温度在线监测。

四、 产品特点

 数据无线传输；

 低功耗；

 太阳能取电，环保；

 免去人工巡检；

 抗干扰性强；

 防护等级IP67；

 安装方便。

五、产品技术参数

六、产品安装

6.1. 外形尺寸（单位：mm，公差：±1%）：

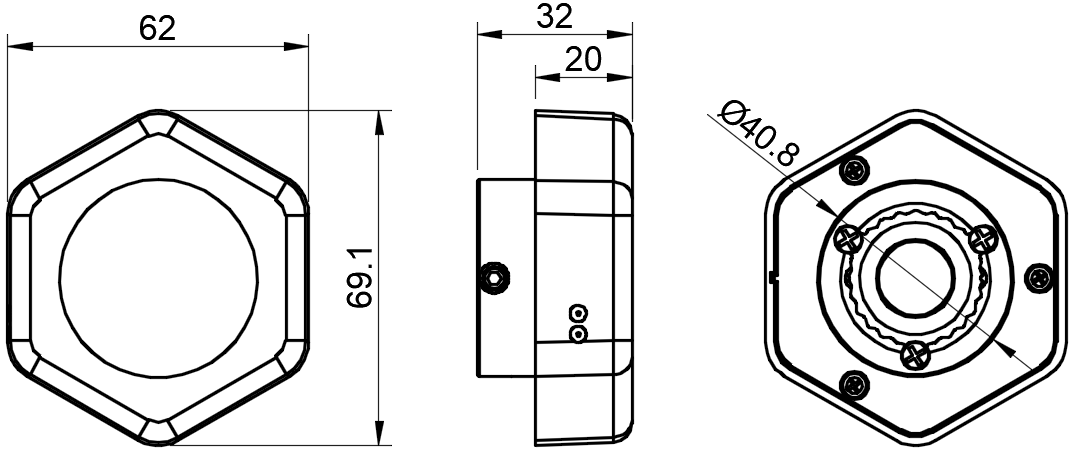

6.1.1. 磁吸式

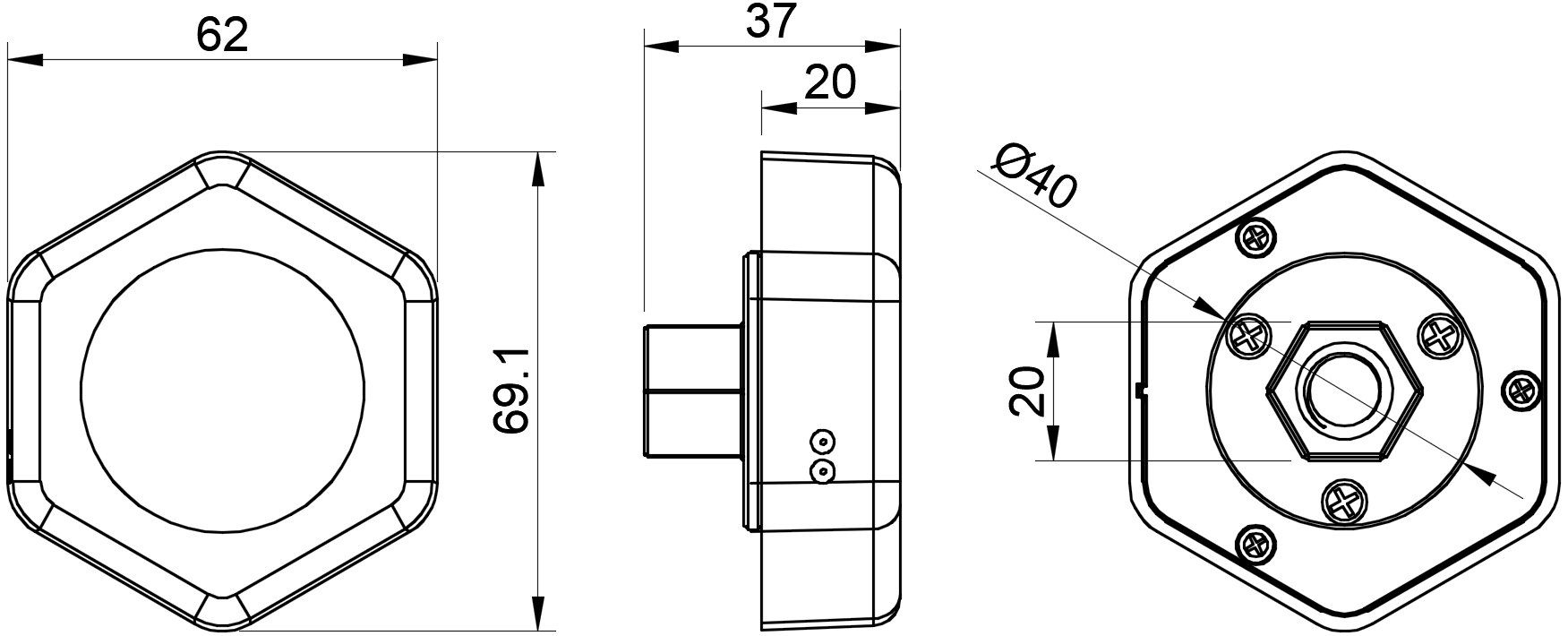

6.1.2. 螺母式

6.2. 示意说明

 底座：用于固定产品，目前可兼容的螺丝型号有M12、M14、M16、M18、M20、M24，客户下单时可根据线路实际情况选择相应的尺寸和安装方式，以便现场施工更加方便

 磁铁：用于吸附在螺栓头部

 太阳能板：用于给产品供电，太阳能板朝向优先向南（东南、西南均可），朝北影响太阳能取电。

点击下载获取更多产品信息
ZWMSA-16-V2太阳能无线温度传感器说明书
