ZWMSA-22 传感器是一款集静触头负载电流和温度监测的设备，该产品测量准确、稳定性高，借助此传感器，用户可以轻松实现开关柜静触头运行状态监测。
该产品采用超低功耗设计、电场能收集技术，无需电池、射频通讯、CRC校验等技术，具有绿色环保、免维护、电气隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下温度测量和电流测量问题。将采集到的温度和电流通过射频通讯，传输到监控终端上，实现不间断的测量。
一、功能简介
19型产品是集成静触头负载电流和静触头温度测量监测的设备，是一款数据测量准确、稳定性高的静触头监测传感器，借助此传感器，用户可以轻松实现开关柜静触头的运行负载电流和温度监控管理。该产品采用超低功耗设计、电场能收集技术，无需电池、射频通讯、CRC校验等技术，具有绿色环保、免维护、电气隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高空、高电压状态下的温度测量和电流测量问题。实时将采集到的温度、电流数据通过射频通讯，传输到监控终端上，实现不间断的、准确的自动化监测。
二、应用领域
该产品主要使用于电力部门使用的高低压开关柜中静触头，监测静触头在运行过程中负载电流和温度的变化情况。
三、产品特点
数据无线发送；
免去人工巡检；
抗干扰性强；
电场能和电流双重取能供电方式；
安装简便。
四、技术参数
工作环境 | -40～85℃ ,≤95%RH，海拔≤4000m |
工作频段 | 433MHz（免申请） |
发射功率 | 10dBm |
通讯速率 | 5 kbps |
传输距离 | ≤300m（空旷） |
测温方式 | 接触式 |
测温范围 | -45℃ ～ 125℃ |
测温精度 | ±1.0℃ |
测电流范围 | 0～630A， 0～1250A，0～2000A，0～3150A，订货前需要确认 |
测电流精度 | 测量值小于20A:±20%（相对误差） 测量值大于等于20A：±5%（相对误差） |
供电方式 | 电场能收集（电压3-35kV）和电磁能收集(交流正弦波50~60Hz，启动电流≥5A) |
电流测量及发送间隔 | 90秒～240秒，温度越高或突变，发送间隔时间越短 |
温度测量及发送间隔 | 90秒～240秒，温度越高或突变，发送间隔时间越短 |
指示灯说明 | 当红灯闪烁时，表明传感器在采集温度数据并且有数据发出；当绿灯闪烁时，表明传感器在采集电流数据并且有数据发出。 |
阻燃等级 | V-0 |
防护等级 | IP67 |
固定方式 | 套环式 |
五、硬件安装

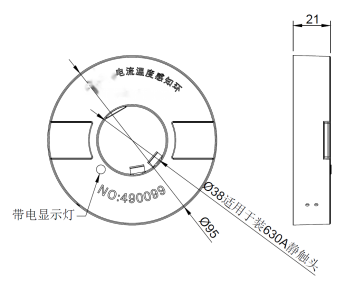

1、 外形尺寸（单位：mm）：

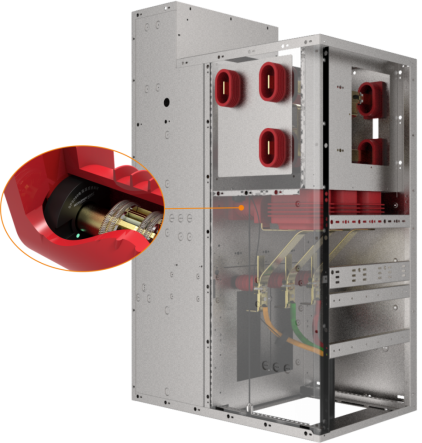

2、 产品安装
2.1 用验电棒检测静触头有没有电；
2.2 确保没电情况下，套上传感器即可。
点击下载获取产品更多内容
ZWMSA-22电流温度感知环使用说明书
