    在某矿区深处，35kV变电站如同整个矿区的"心脏泵站"，却长期被三大顽疾困扰：监测设备各自为战形成数据孤岛，人工巡检占据主导带来效率瓶颈，缺失统一平台导致管控如"盲人摸象"。面对这三重困境如何破局？某矿区35kV变电站智能巡检项目正是我们的答案！

    • ￥0.00
      ￥0.00
商品描述

在某矿区深处，35kV变电站如同整个矿区的"心脏泵站"，却长期被三大顽疾困扰：监测设备各自为战形成数据孤岛，人工巡检占据主导带来效率瓶颈，缺失统一平台导致管控如"盲人摸象"。面对这三重困境如何破局？某矿区35kV变电站智能巡检项目正是我们的答案！

项目内容
01

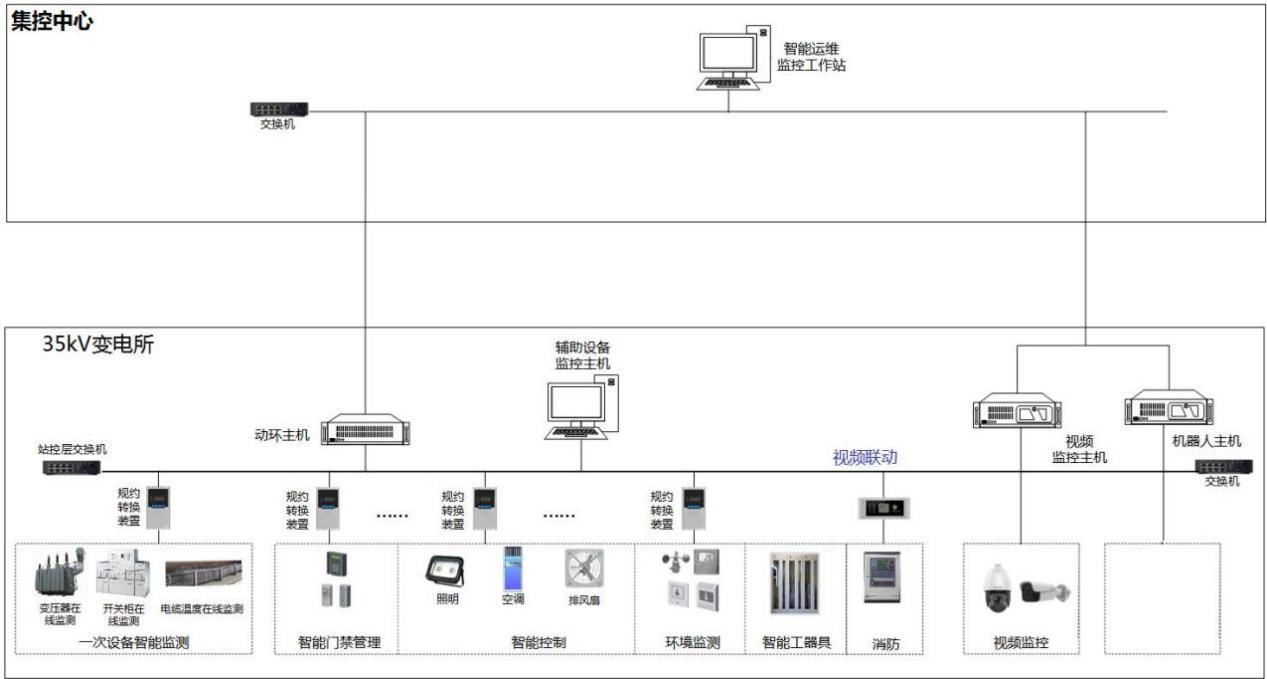

系统总体架构



02

系统功能

  1. 电力设备与运行状态实时监测：

    • 通过增设智能监测终端设备，实时监测变电站内电力设备（配电设备）的运行状态。

    • 实时监测电力设备的性能参数。

  2. 环境状态实时监测：

    • 通过增设智能监测终端设备，实时监测变电站（配电站房）的环境状态。

  3. 边缘计算与统计分析：

    • 利用边缘网关进行本地化计算。

    • 对采集的数据进行大数据统计分析。

  4. 三维可视化数据融合展示：

    • 基于三维建模技术构建变电站虚拟模型。

    • 将实时监测的设备状态数据、性能参数、环境数据与三维场景融合展示。

    • 实现数据和场景的真实在线、直观可视化。

  5. 模块化系统构建：

    在系统内建立以下核心模块：

    • 配电站房智能网关设备管理

    • 智能化设备监测子模块 (负责电力设备状态与参数)

    • 变电站环境监测子模块 (负责环境状态)


  6. 图形化客户端应用：

    通过图形化界面实现：

    • 实时监控数据查看与浏览

    • 系统配置

    • 访问三维实景图像查看融合数据。

    • 提供客户端应用进行业务流程管理。


03

系统配置


1.调度大厅

配置智能运维平台工作站 1 台


2. 35KV 操作室

  •  配置智能运维平台工作站 1 台：用于安装智能运维平台软件 1 套。配置辅 助智能运维平台软件 1 套。

  • 环境数据采集单元 1 台：实现站内环境监测。

  • 配置 消防专业接入装置 1 台：用于站内消防设备接入。

  • 配置在线监测接入节点 1 台： 实现各类在线监测装置的标准化接入、安全接入和智能化接入。

  • 配置 75 寸展示 屏，实现数据可视化展示。

  • 配置标准屏柜 1 面：用于设备组屏。

  • 安装球机 1 台： 用于监测后排设备数据。

  • 交换机 2 台，球机 1 台，存储 NVR 设备 1 台，综合电源 1 台。


3. 变电站内设备改造

3.1 变电所一楼入口

  • 设置智能门禁装置 1 套（含人脸识别一体机，磁力锁， 磁力锁开关按钮），用于人员进入的安全管控。

  • 设置 1 台高 清红外固定摄像机，用于将进门人员记录并上传到集控中心。

3.2 主控室

  • 设置空调控制模块 2 套，用于实时监测室内温湿度，对接空调设备， 用于室内温度调节，空调远程启动或联动控制。

  • 设置灯光控制模块 1 套，传统开关面板升级为灯光控制模块，用于 照明智能控制。

  • 设置风机控制模块 1 套，用于室内温度过高自动启动风机排风 以及在集控室远程控制风机启停的功能。

3.3 电容器室

  • 设置灯光控制模块 1 套，将传统开关面板升级为灯光控制模块， 用于照明智能控制。

  • 设置风机控制模块 1 套，用于室内温度过高自动启动风机排 风以及在集控室远程控制风机启停的功能。

  • 安装双光谱测温摄像机 1 台，通过视频分析来实时监测电容器柜 运行状态。

  • 安装温度传感器 1 个，监测电容器室环境温度，使温度数据与风 9机控制模块形成联动。

3.4 10kV 配电室

  • 设置智能巡检机器人 1 套，用于对 10kV 配电室、主控室进 行远程智能巡视。

  • 设置空调控制模块 2 套，用于实时监测室内温湿度，对接空 调设备，用于室内温度调节，空调远程启动或联动控制。

  • 设置灯光控制器设备 1 套，将传统开关面板升级为灯光控制 模块，用于照明智能控制。

  • 设置风机控制模块 2 套，用于室内温度过高自动启动风 机排风以及在集控室远程控制风机启停的功能。

  • 设置无线数据中继 4 个，用于实时监测 10kV 配电室内开关 柜局放、出线温度，记录设备监测情况并进行报警。

  • 设置双光谱固定摄像机 2 台，用于实时监测母线桥温度数据 及运行状态。

  • 设置球机 2 台。

  • 对 10kV 配电室与主控室之间的防火门和挡鼠板进行自动化改造，实现机器 人巡检过程中自动开关挡鼠板。同时加装斜坡板，方便机器人通行。

3.5 35kV 配电室

  • 设置空调控制模块 2 套，用于实时监测室内温湿度，对接空 调设备，用于室内温度调节，空调远程启动或联动控制。

  • 设置灯光控制器 1 套，将传统开关面板升级为灯光控制模块， 用于照明智能控制。

  • 设置风机控制模块 2 套，用于室内温度过高自动启动风 机排风以及在集控室远程控制风机启停的功能。

  • 安装双光谱测温摄像机 2 台，通过视频分析来实时监测 35kV 开关柜运行状态。

  • 设置无线数据中继 1 套，用于实时监测 35kV 配电室内开关 柜局放、出线温度，记录设备监测情况并进行报警。

3.6 变压器室

  • 设置室内温湿度传感器 2 套，用于集控室人员实时查看变压器室 内温湿度。

  • 设置风机控制模块 2 套，用于室内温度过高自动启动风机排 风以及在集控室远程控制风机启停的功能。

  • 安装双光谱测温摄像机 4 台，实时监测变压器温度数据及运行 状态。

  • 安装无线铁心/夹件接地电流测量装置 4 台，用于对变压器局放、 铁心夹件接地电流进行实时监测并进行报警。

3.7 二站电缆室

  • 安装分布式光纤测温系统 1 套，用于对电缆运行的实时温度进行在 线监测。

  • 设置灯光控制器设备 1 套，安装灯光控制模块若干，用于照明智 能控制。

  • 设置风机控制模块 2 套，用于室内温度过高自动启动风机排风 以及在集控室远程控制风机启停的功能。

  • 安装球机 2 台，通过视频分析来实时监测电缆运行状态。

  • 部署烟雾报警器 3 台，采集变电站环境内烟雾浓度值上送动环主机。

3.8 一站电缆夹层

安装双光谱测温摄像机 3 台，实时监测电缆温度数据及运行状 态



施工步骤
01

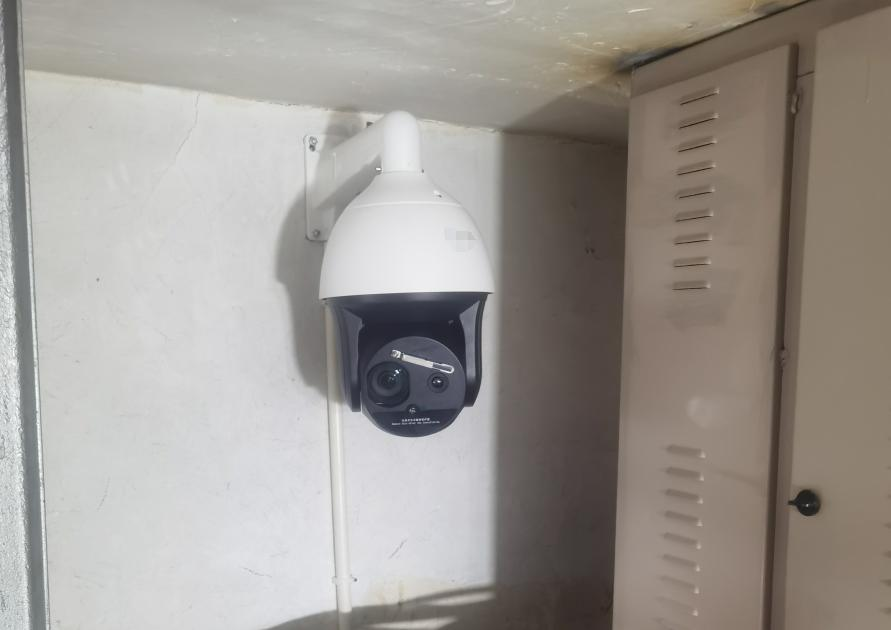

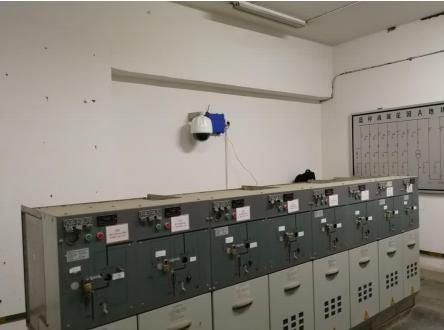

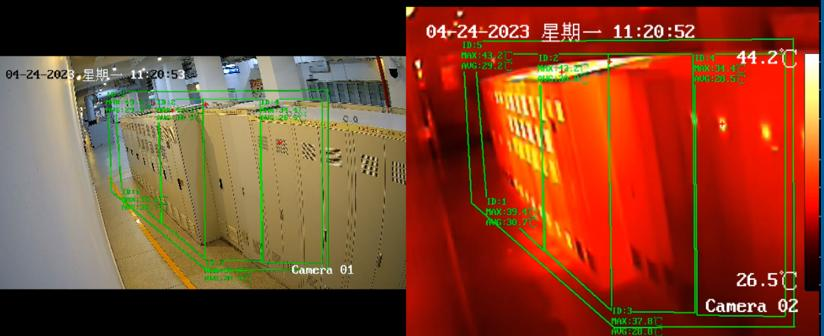

双光谱摄像仪安装


02

传感器安装


2.1无线温度传感器的安装

通过对项目情况的了解，推荐常见的传感器安装位置如下，

1、无线温度传感器安装

2、安装方式

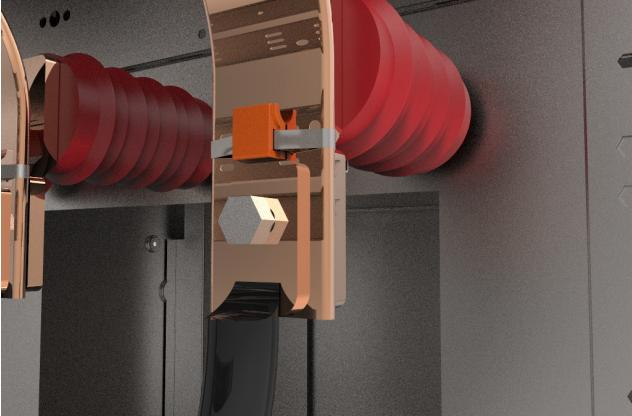

(1)母排安装方式:

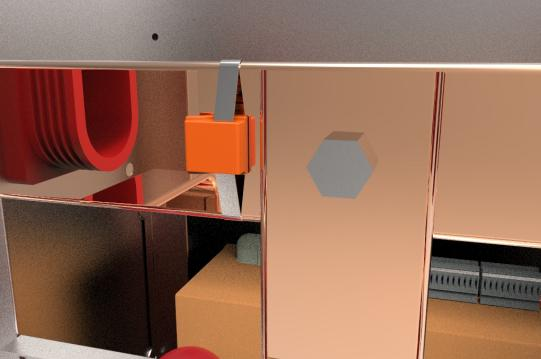

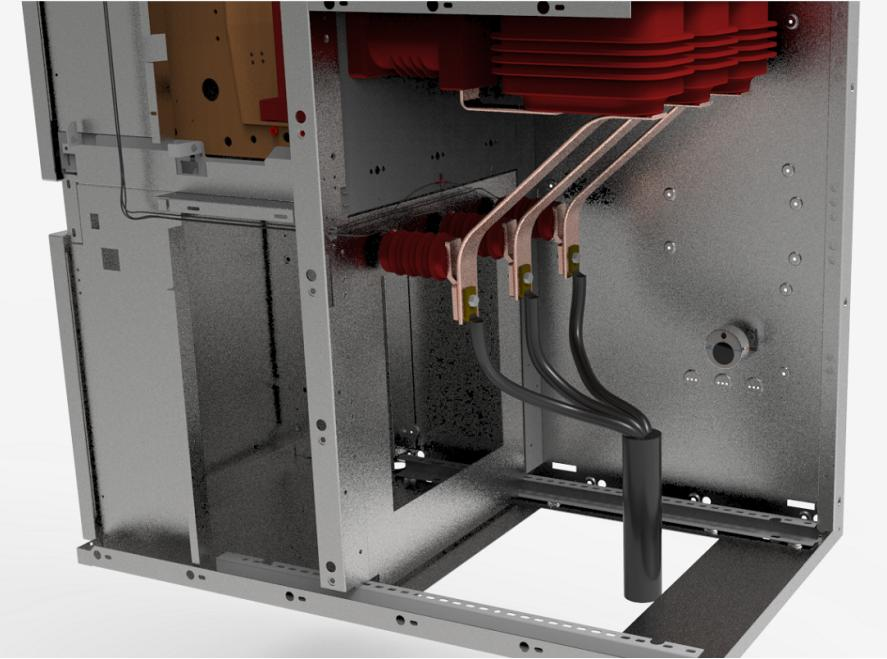

(2)出线安装方式:

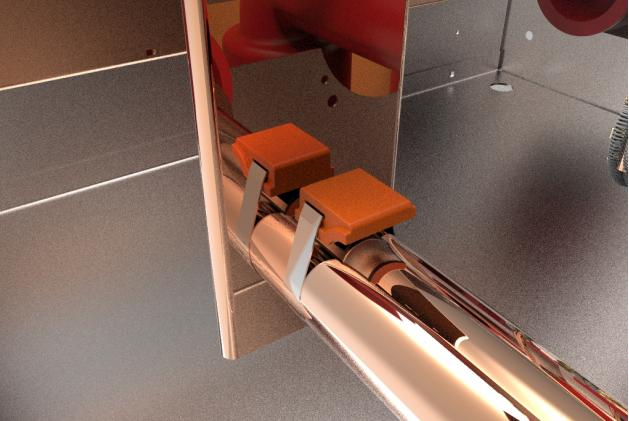

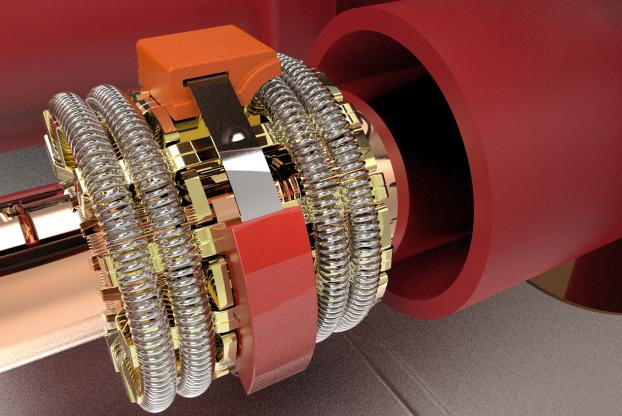

(3)静触头安装方式:

(4)动触头安装方式:

2.2吸附式局放监测传感器的安装

（1）电缆室安装方式:吸附

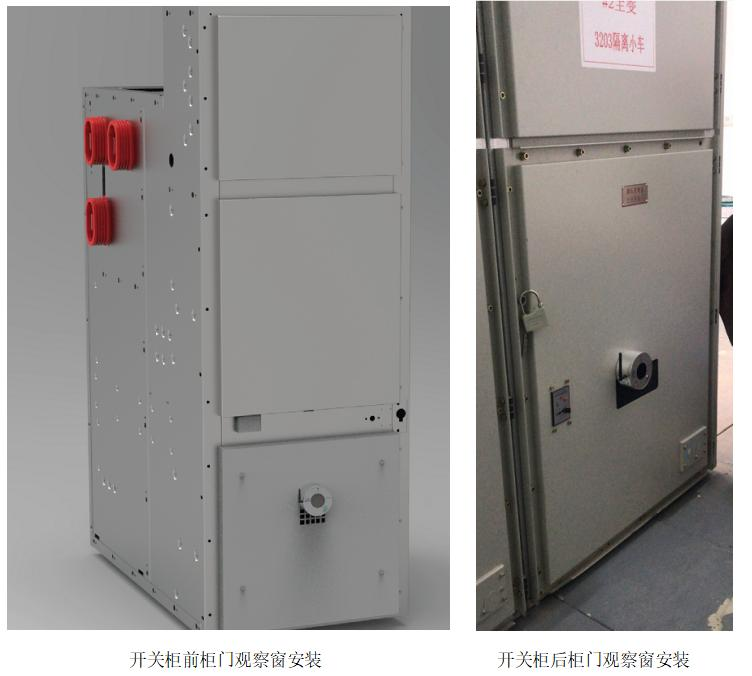

（2）观察窗安装方式:吸附式

2.3特高频局放监测安装

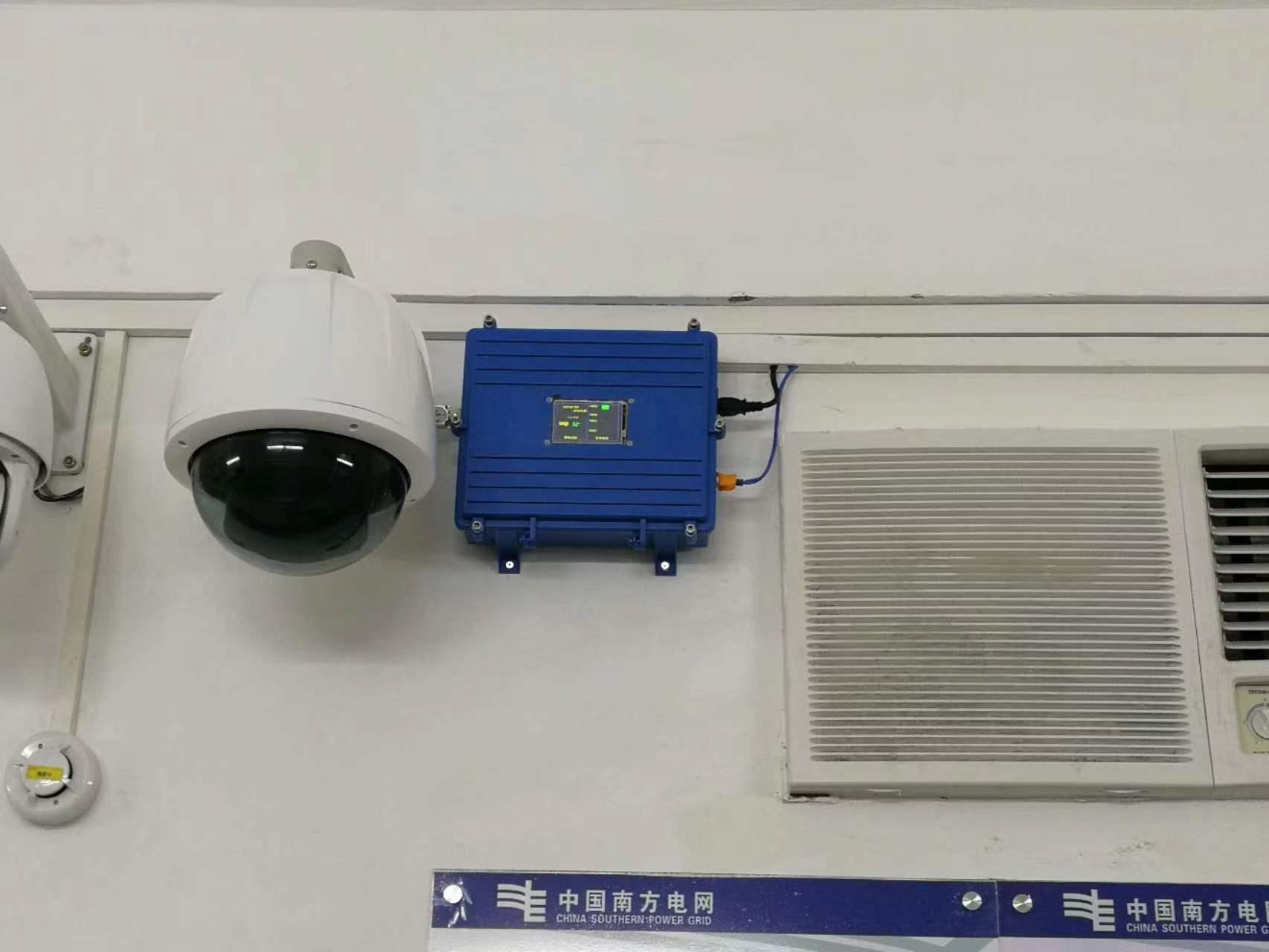

2.4无线数据中继安装

（1）导轨式安装:

  • 用螺丝把金属导轨卡扣固定在主机的背面

  • 将装好金属导轨卡扣的主机卡 35m 导轨,插上端子和接好天线即可。

（2）配电箱安装:

  • 用螺丝将 35mm 导轨固定在配置箱安装板上;

  • 将空开固定在 35mm 导轨上；

  • 将安装好导轨卡的主机固定到配置箱内 35mm 导轨上;

  • 配置箱接线如下图，线缆固定在配电箱内的铁丝。


  • 墙面使用冲击钻打4个中8挂墙孔，推荐用于较少暴露的地点，安装在无显著振动和冲击的地方。

  • 用膨胀螺丝将配置箱固定即可。


03

光纤测温施工


3.1现场设备布置

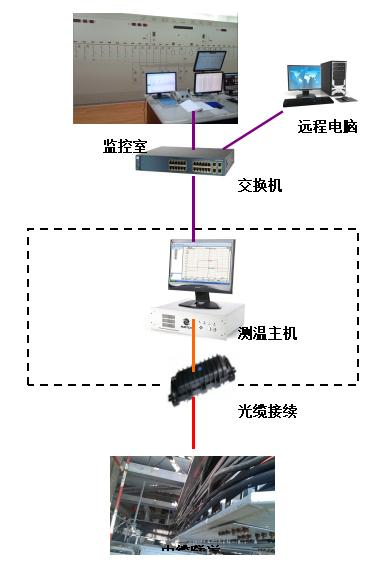

分布式光纤测温系统 DTS 布设示意图


3.2探测光缆安装方式

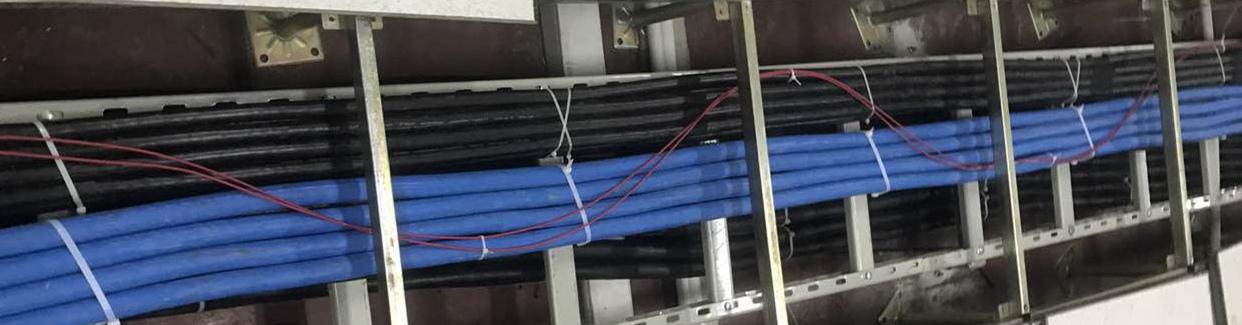

电缆沟光纤布置图

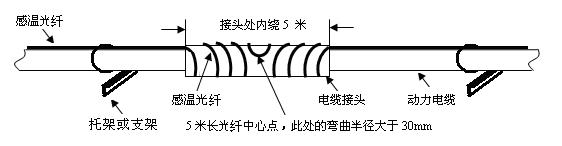

每路探测光缆通过尾纤接入 DTS 测量主机，尾纤的一端为与测量主机连接，另一端需通过接续盒与探测光缆相熔接。电缆桥架路由分通道走线如上图中所示敷设光缆按照S形走线，如下图所示。

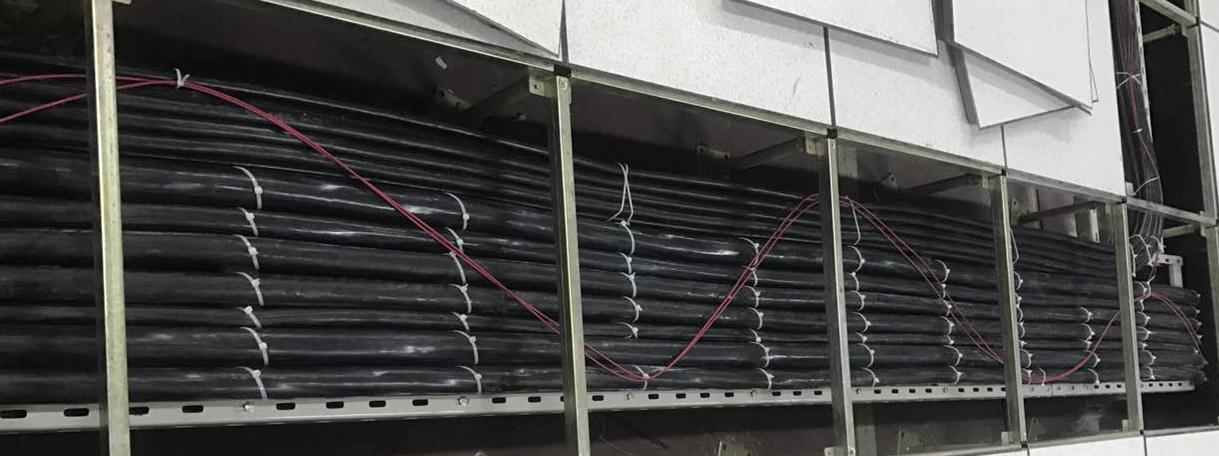

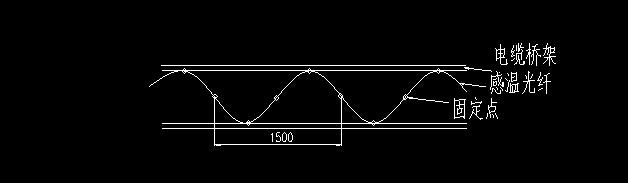

光纤走线图

04

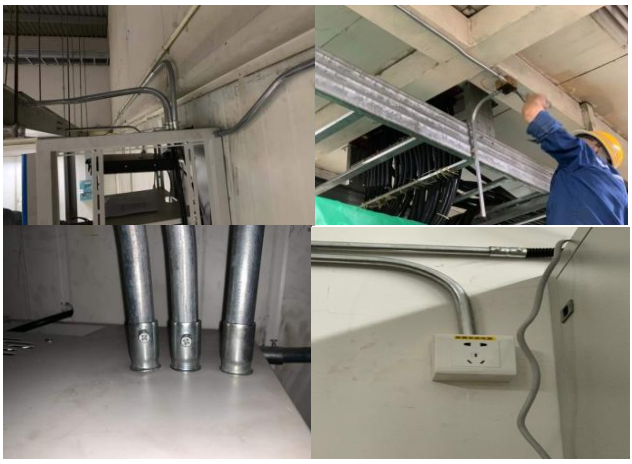

通讯线缆及电源线缆敷设要求


1)电缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤;

2)电缆两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏、老化的材料:3)在暗管或线槽中敷设完毕后，应在两端出口处用填充材料进行封堵;4)敷设暗管宜采用镀锌钢管或阻燃硬质 PVC管，预埋线槽应采用金属线槽线槽的截面利用率不应超过 50%
